Доступно с версии EasyWRT

Заводская конфигурация и структура объектов Layer2Bridging

Layer2Bridging определяет способ настройки портов CPE для работы с тегированными кадрами.

По умолчанию структура объектов Layer2Bridging для 5ти портового роутера (1 WAN, 4 LAN) содержит в себе 12 объектов:

5 объектов AvailableInterface
2 объекта Bridge
5 объектов Filter

Подробнее о стандартных объектах Layer2Bridging:

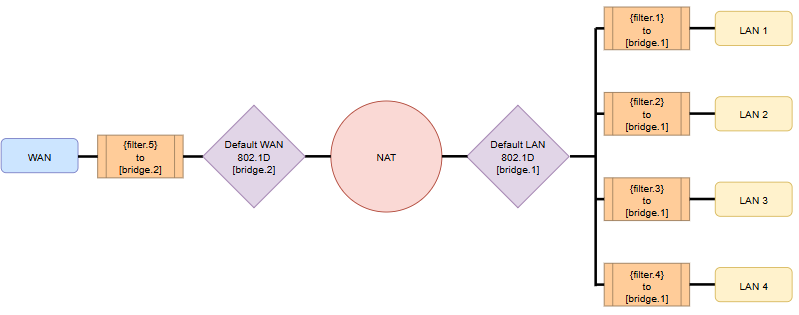

Схема в заводской конфигурации

Документация > Настройка VLAN через CWMP > image2025-1-30_16-50-11.png

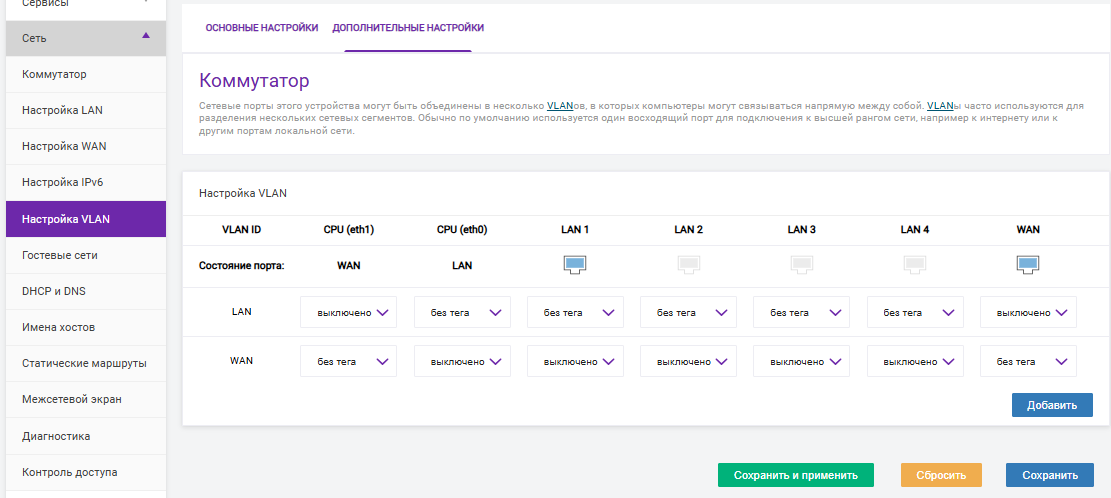

Web UI

Документация > Настройка VLAN через CWMP > image2025-1-30_16-54-32.png

AvailableInterface

InternetGatewayDevice.Layer2Bridging.AvailableInterface.{i}
InternetGatewayDevice.Layer2Bridging.AvailableInterface.{i}.AvailableInterfaceKey
InternetGatewayDevice.Layer2Bridging.AvailableInterface.{i}.InterfaceReference
InternetGatewayDevice.Layer2Bridging.AvailableInterface.{i}.InterfaceType

Объекты AvailableInterface содержат в себе информацию о доступных интерфейсах на роутере, которые могут быть добавлены во VLAN.

Ключевым параметр - AvailableInterfaceKey, является уникальным номером интерфейса и используется для связи с другими объектами.

Эти объекты являются константными и недоступны для редактирования.

_

Документация > Настройка VLAN через CWMP > image2025-1-30_15-35-16.png

Bridge

InternetGatewayDevice.Layer2Bridging.Bridge.{i}
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.BridgeKey
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.BridgeName
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.BridgeStandard
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.BridgeEnable
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.VLANID

Объекты Bridge служат для создания VLAN на роутере, с указанием для него VLAN ID.

## Bridge объект для сегмента LAN
"Bridge.1" : {
	"Bridge.1.BridgeKey" : 		1,
 	"Bridge.1.BridgeName" : 	"lan",
 	"Bridge.1.BridgeStandard" : "802.1D",
 	"Bridge.1.BridgeEnable" : 	true,
 	"Bridge.1.VLANID" : 		0
	}

## Bridge объект для сегмента WAN
"Bridge.2" : {
	"Bridge.2.BridgeKey" : 		2,
 	"Bridge.2.BridgeName" : 	"wan",
 	"Bridge.2.BridgeStandard" : "802.1D",
 	"Bridge.2.BridgeEnable" : 	true,
 	"Bridge.2.VLANID" : 		0
	}

_

Документация > Настройка VLAN через CWMP > image2025-1-30_15-44-36.png

Filter

InternetGatewayDevice.Layer2Bridging.Filter.{i}
InternetGatewayDevice.Layer2Bridging.Filter.{i}.AdmitOnlyVLANTagged
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterBridgeReference
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterEnable
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterInterface
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterKey
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterStatus
InternetGatewayDevice.Layer2Bridging.Filter.{i}.VLANIDFilter

Объекты Filter служат для добавления интерфейса во VLAN и за поведение входящего трафика на данный интерфейс.

##Filter объект для связи порта LAN1 c Bridge.1
"Filter.1" : {
	"Filter.1.AdmitOnlyVLANTagged" : 	false,
	"Filter.1.FilterBridgeReference" : 	1,
	"Filter.1.FilterEnable" : 			true,
	"Filter.1.FilterInterface" : 		11,
	"Filter.1.FilterKey" : 				1,
	"Filter.1.FilterStatus" : 			"Enabled",
	"Filter.1.VLANIDFilter" : 			-1
	}

##Filter объект для связи порта LAN2 c Bridge.1
"Filter.2" : {
	"Filter.2.AdmitOnlyVLANTagged" : 	false,
	"Filter.2.FilterBridgeReference" : 	1,
	"Filter.2.FilterEnable" : 			true,
	"Filter.2.FilterInterface" : 		12,
	"Filter.2.FilterKey" : 				2,
	"Filter.2.FilterStatus" : 			"Enabled",
	"Filter.2.VLANIDFilter" : 			-1
	}

##Filter объект для связи порта LAN3 c Bridge.1
"Filter.3" : {
	"Filter.3.AdmitOnlyVLANTagged" : 	false,
	"Filter.3.FilterBridgeReference" : 	1,
	"Filter.3.FilterEnable" : 			true,
	"Filter.3.FilterInterface" : 		13,
	"Filter.3.FilterKey" : 				3,
	"Filter.3.FilterStatus" : 			"Enabled",
	"Filter.3.VLANIDFilter" : 			-1
	}

##Filter объект для связи порта LAN4 c Bridge.1
"Filter.4" : {
	"Filter.4.AdmitOnlyVLANTagged" : 	false,
	"Filter.4.FilterBridgeReference" : 	1,
	"Filter.4.FilterEnable" : 			true,
	"Filter.4.FilterInterface" : 		14,
	"Filter.4.FilterKey" : 				4,
	"Filter.4.FilterStatus" : 			"Enabled",
	"Filter.4.VLANIDFilter" : 			-1
	}

##Filter объект для связи порта WAN c Bridge.2
"Filter.5" : {
	"Filter.5.AdmitOnlyVLANTagged" : 	false,
	"Filter.5.FilterBridgeReference" : 	2,
	"Filter.5.FilterEnable" : 			true,
	"Filter.5.FilterInterface" : 		0,
	"Filter.5.FilterKey" : 				5,
	"Filter.5.FilterStatus" : 			"Enabled",
	"Filter.5.VLANIDFilter" : 			-1
	}

_

Документация > Настройка VLAN через CWMP > image2025-1-30_15-51-26.png

Marking

InternetGatewayDevice.Layer2Bridging.Marking.{i}
InternetGatewayDevice.Layer2Bridging.Marking.{i}.EthernetPriorityMark
InternetGatewayDevice.Layer2Bridging.Marking.{i}.MarkingBridgeReference
InternetGatewayDevice.Layer2Bridging.Marking.{i}.MarkingEnable
InternetGatewayDevice.Layer2Bridging.Marking.{i}.MarkingInterface
InternetGatewayDevice.Layer2Bridging.Marking.{i}.VLANIDMark
InternetGatewayDevice.Layer2Bridging.Marking.{i}.VLANIDUntag

Объекты Marking служат для определения поведения выходящего трафика с интерфейса добавленного во VLAN.

По умолчанию объекты Marking отсутствуют, т.к. два объекта Bridge находятся в режиме 802.1D, а не 802.1Q.

_

Примеры настройки VLAN

Рассмотрим два примера настройки:

Настройка LAN в режиме Bridge

Настройка "прозрачного моста" позволяет добавить LAN-порт, находящийся за NAT, в один широковещательный домен с WAN-портом.

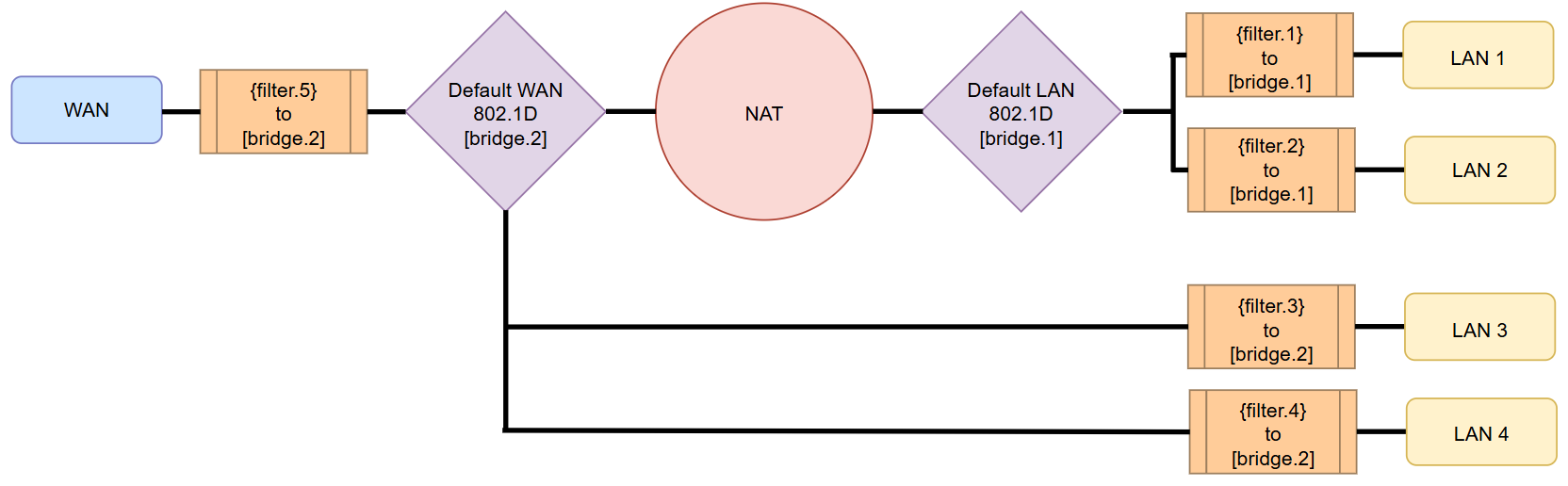

Схема настраиваемого Bridge

Документация > Настройка VLAN через CWMP > image2025-1-30_17-5-8.png

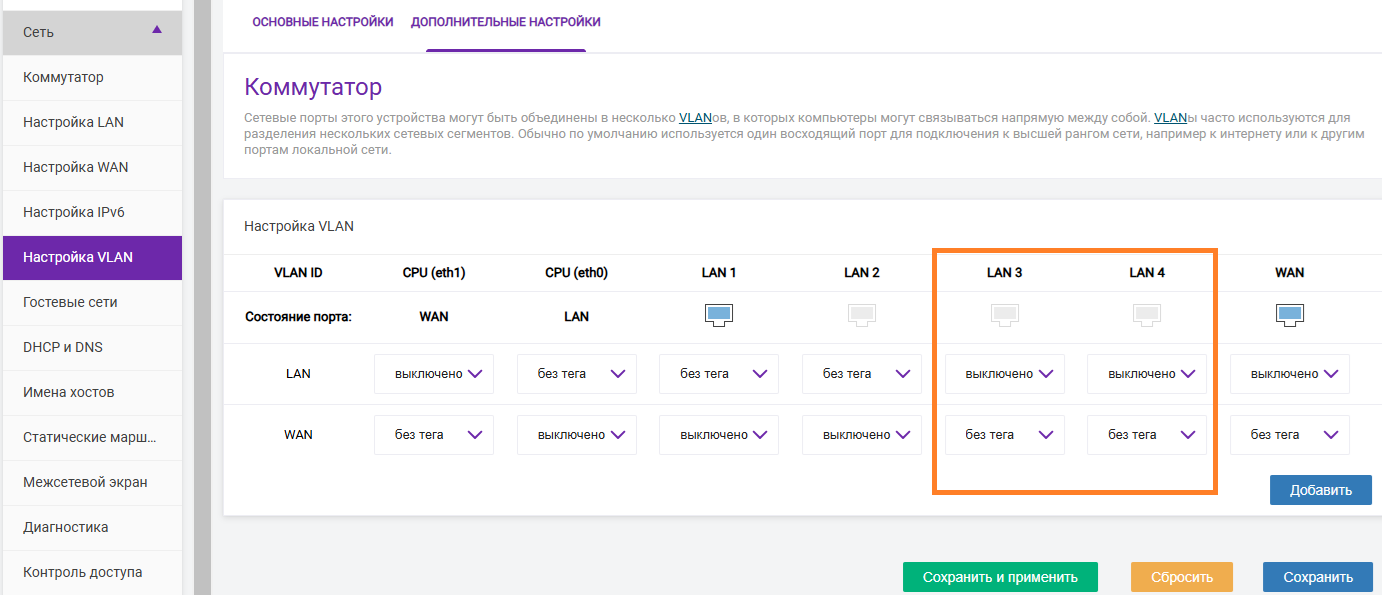

Web UI

Документация > Настройка VLAN через CWMP > image2025-1-30_17-45-37.png

Изменение объекта Filter для LAN3 и LAN4

InternetGatewayDevice.Layer2Bridging.Filter.{i}.

"Filter.3" : {
	"Filter.3.AdmitOnlyVLANTagged" : 	false,
	"Filter.3.FilterBridgeReference" : 	2,
	"Filter.3.FilterEnable" : 			true,
	"Filter.3.FilterInterface" : 		13,
	"Filter.3.FilterKey" : 				3,
	"Filter.3.FilterStatus" : 			"Disabled",
	"Filter.3.VLANIDFilter" : 			-1
	}

Документация > Настройка VLAN через CWMP > image2025-1-30_17-41-47.png

"Filter.4" : {
	"Filter.4.AdmitOnlyVLANTagged" : 	false,
	"Filter.4.FilterBridgeReference" : 	2,
	"Filter.4.FilterEnable" : 			true,
	"Filter.4.FilterInterface" : 		14,
	"Filter.4.FilterKey" : 				4,
	"Filter.4.FilterStatus" : 			"Disabled",
	"Filter.4.VLANIDFilter" : 			-1
	}

Документация > Настройка VLAN через CWMP > image2025-1-30_17-42-38.png

Как итог, LAN3 и LAN4 добавлены в один "прозрачный мост"/широковещательный домен с WAN портом.

Настройка LAN VLAN

В примере рассматривается добавление порта LAN3 в VLAN100 и порта LAN4 в VLAN200.

Необходимые действия:

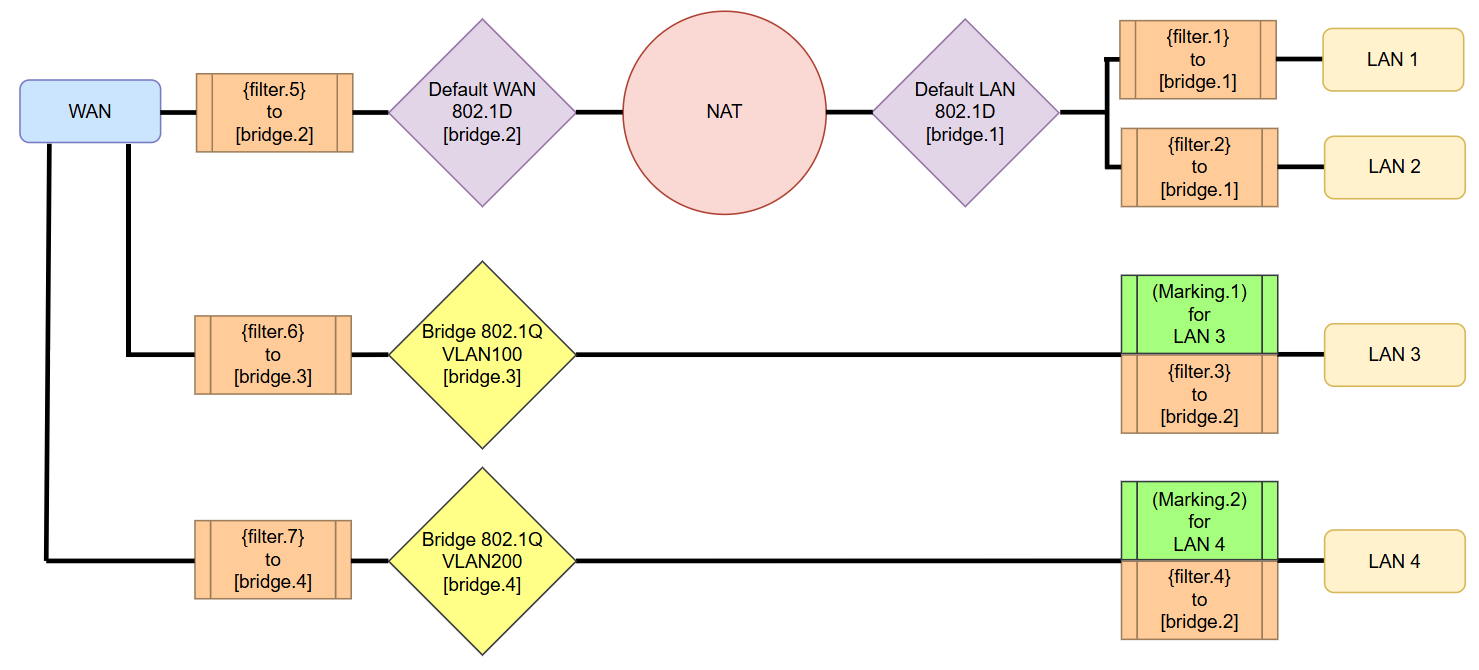

Схема настраиваемого LAN VLAN

Документация > Настройка VLAN через CWMP > image2025-1-30_18-12-40.png

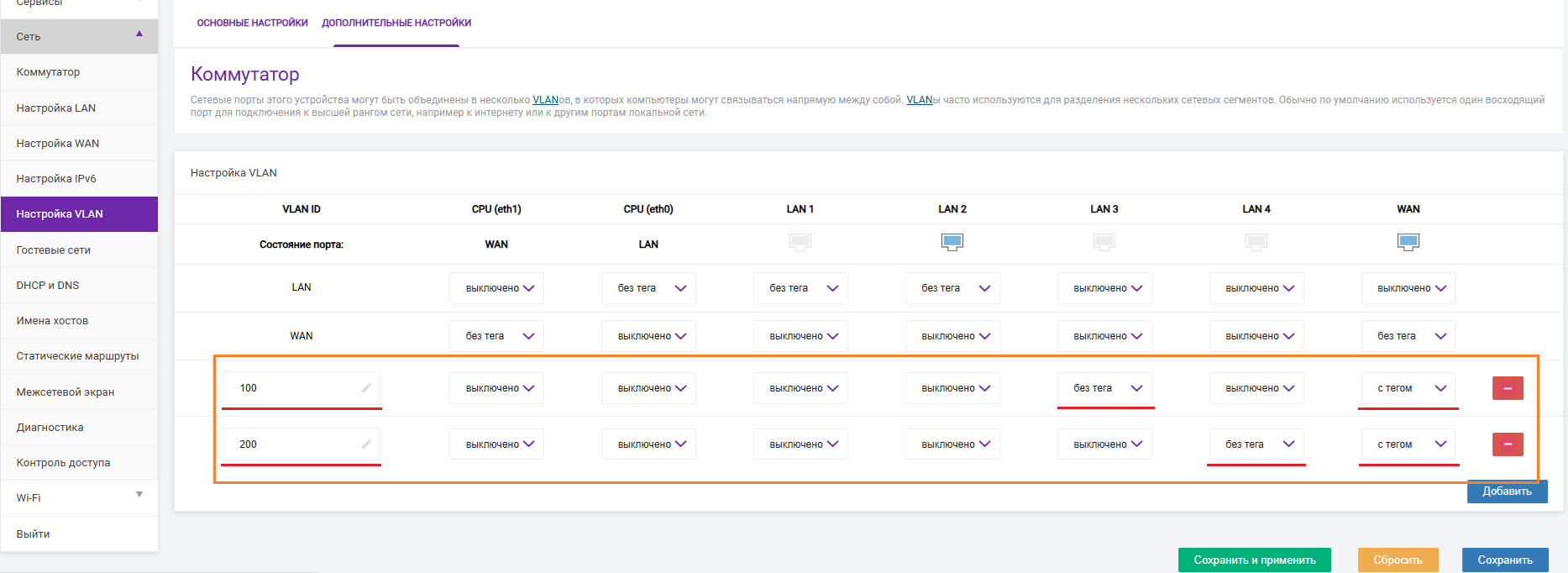

Web UI

Документация > Настройка VLAN через CWMP > VLAN-done.png

Создание и изменение объекта Bridge

InternetGatewayDevice.Layer2Bridging.Bridge.{i}.

Для создания VLAN 100 на роутере, создаем новый объект Bridge и меняем значения по умолчанию у параметров:

BridgeStandard = 802.1Q
BridgeEnable = true
VLANID = 100

Номер и BridgeKey объекта будут одинаковыми, их значения всегда будут n + 1, где n это текущее количество объектов Bridge.

"Bridge.3" : {
    "Bridge.3.BridgeKey" : 		3,
    "Bridge.3.BridgeName" : 	"",
    "Bridge.3.BridgeStandard" : "802.1Q",
    "Bridge.3.BridgeEnable" : 	true,
    "Bridge.3.VLANID" : 		100
    }

Документация > Настройка VLAN через CWMP > image_2025-02-03_10-10-17.png

Для создания VLAN 200 выполняем аналогичные действия:

"Bridge.4" : {
    "Bridge.4.BridgeKey" : 		4,
    "Bridge.4.BridgeName" : 	"",
    "Bridge.4.BridgeStandard" : "802.1Q",
    "Bridge.4.BridgeEnable" : 	true,
    "Bridge.4.VLANID" : 		200
    }

Документация > Настройка VLAN через CWMP > image_2025-02-03_10-09-04.png

Создание и изменение объекта Filter

InternetGatewayDevice.Layer2Bridging.Filter.{i}.

Создаем новый объект Filter и меняем значения параметров:

FilterBridgeReference = 3
FilterEnable = true
FilterInterface = 0

В параметре FilterInterface указывается номер интерфейса из параметра AvailableInterfaceKey, в данном примере это номер порта WAN.

Этот интерфейс будет добавлен в Bridge(vlan), значение которого указано в параметре FilterBridgeReference, в этом примере - в Bridge VLAN100.

"Filter.6" : {
    "Filter.6.AdmitOnlyVLANTagged" : 	false,
    "Filter.6.FilterBridgeReference" : 	3,
    "Filter.6.FilterEnable" : 			true,
    "Filter.6.FilterInterface" : 		0,
    "Filter.6.FilterKey" : 				6,
    "Filter.6.FilterStatus" : 			"Disabled",
    "Filter.6.VLANIDFilter" : 			-1
    }

Документация > Настройка VLAN через CWMP > image_2025-02-03_10-12-53.png

Для перевода LAN 3 в ранее созданный Bridge.3 из существующего по умолчанию Bridge.1, изменим значение параметра FilterBridgeReference в объекте Filter.3 на "3":

"Filter.3" : {
    "Filter.3.AdmitOnlyVLANTagged" : 	false,
    "Filter.3.FilterBridgeReference" : 	3,
    "Filter.3.FilterEnable" : 			true,
    "Filter.3.FilterInterface" : 		13,
    "Filter.3.FilterKey" : 				3,
    "Filter.3.FilterStatus" : 			"Disabled",
    "Filter.3.VLANIDFilter" : 			-1
    }

Документация > Настройка VLAN через CWMP > image_2025-02-03_10-13-43.png

Аналогично LAN3, для LAN 4 создается новый объект Filter, добавляющий WAN в Bridge VLAN200:

"Filter.7" : {
    "Filter.7.AdmitOnlyVLANTagged" : 	false,
    "Filter.7.FilterBridgeReference" : 	4,
    "Filter.7.FilterEnable" : 			true,
    "Filter.7.FilterInterface" : 		0,
    "Filter.7.FilterKey" : 				7,
    "Filter.7.FilterStatus" : 			"Disabled",
    "Filter.7.VLANIDFilter" : 			-1
    }

Документация > Настройка VLAN через CWMP > image_2025-02-03_10-15-06.png

Для добавления LAN 4 в Bridge VLAN200, в объекте Filter.4 изменяется параметр FilterBridgeReference на "4":

"Filter.4" : {
    "Filter.4.AdmitOnlyVLANTagged" : 	false,
    "Filter.4.FilterBridgeReference" : 	4,
    "Filter.4.FilterEnable" : 			true,
    "Filter.4.FilterInterface" : 		14,
    "Filter.4.FilterKey" : 				4,
    "Filter.4.FilterStatus" : 			"Disabled",
    "Filter.4.VLANIDFilter" : 			-1
    }

Документация > Настройка VLAN через CWMP > image_2025-02-03_10-17-36.png

Создание и изменение объекта Marking

InternetGatewayDevice.Layer2Bridging.Marking.{i}.

Создаем новый объект Marking и изменяем значения для:

MarkingBridgeReference = 3
MarkingEnable = true
MarkingInterface = 13
VLANIDUntag = true

В MarkingBridgeReference указывается номер объекта Bridge, с которым работает данный объект Marking, в примере это "3" для Bridge VLAN100.

В MarkingInterface указывается номер интерфейса, с которым работает данный объект Marking. Значение берется из параметра AvailableInterfaceKey, в примере это "13" для порта LAN3.

В VLANIDUntag указывается значение true или false. При значении true кадры будут выходить с порта LAN3 нетегированными, при значении false тегированными, в нашем примере с VLANID 100.

"Marking.1" : {
    "Marking.1.EthernetPriorityMark" : 		-1,
    "Marking.1.MarkingBridgeReference" : 	3,
    "Marking.1.MarkingEnable" : 			true,
    "Marking.1.MarkingInterface" : 			13,
    "Marking.1.VLANIDMark" : 				-1,
    "Marking.1.VLANIDUntag" : 				true
    }

Документация > Настройка VLAN через CWMP > image_2025-02-03_10-19-02.png

Аналогичным образом создаем объект Marking для порта LAN3 в VLAN200:

"Marking.2" : {
    "Marking.2.EthernetPriorityMark" : 		-1,
    "Marking.2.MarkingBridgeReference" : 	4,
    "Marking.2.MarkingEnable" : 			true,
    "Marking.2.MarkingInterface" : 			14,
    "Marking.2.VLANIDMark" : 				-1,
    "Marking.2.VLANIDUntag" : 				true
    }

Документация > Настройка VLAN через CWMP > image_2025-02-03_10-20-09.png
