5.1. Общие сведения о VLAN-translation
VLAN-translation - это функция, которая позволяет преобразовать тэг VLAN пакета в новый в соответствии с требованиями. Это позволяет обмениваться данными в разных VLAN.
VLAN-translation может быть использован на обоих направлениях трафика.
5.2. Настройка VLAN-translation
1. Включение функции VLAN-translation на порту
2. Создание соответствия VLAN-translation на порту
3. Конфигурирование сброса пакетов при возникновении ошибок трансляции VLAN
4. Просмотр сконфигурированных соответствий VLAN-translation
1. Включение функции VLAN-translation на порту
Команда | Описание |
|---|---|
vlan-translation enable no vlan-translation enable ! В режиме конфигурации порта | Включить функцию VLAN-translation на порту Выключить функцию VLAN-translation на порту |
2. Создание соответствия VLAN-translation на порту
Команда | Описание |
|---|---|
vlan-translation <old-vlan-id> to <new-vlan-id> {in | out} no vlan-translation old-vlan-id {in | out} ! В режиме конфигурации порта | Задать соответствие VLAN-translation Удалить соответствие VLAN-translation |
3. Конфигурирование сброса пакетов при возникновении ошибок трансляции VLAN
Команда | Описание |
|---|---|
vlan-translation miss drop {in | out | both} no vlan-translation miss drop {in | out | both} ! В режиме конфигурации порта | Сконфигурировать сброс пакетов Отменить сброс пакетов |
4. Просмотр сконфигурированных соответствий VLAN-translation
Команда | Описание |
|---|---|
show vlan-translation ! В Admin режиме | Просмотр сконфигурированных соответствий трансляции VLAN |
5.3. Конфигурация VLAN-translation
Сценарий:
Пограничные коммутаторы PE1 и PE2 Интернет-провайдера поддерживают VLAN 20 для передачи трафика между CE1 и CE2 из клиентской сети через собственный VLAN 3. Порт 1/0/1 PE1 Подключен к CE1, порт 1/0/10 подключен к публичной сети, порт 1/0/1 PE2 подключен к CE2, порт 1/0/10 подключен к публичной сети.

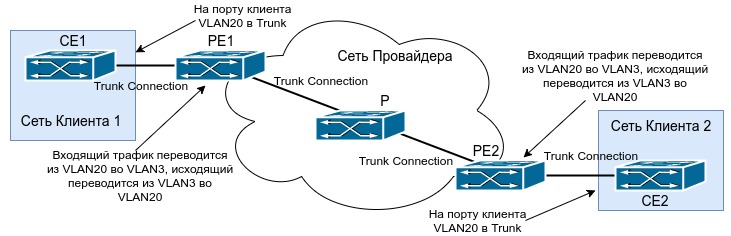

Рисунок 23.1 - Топология с применением VLAN-translation
Объект | Описание конфигурации |
|---|---|
VLAN-translation | Ethernet1/0/1 of PE1 and PE2. |
Trunk Port | Ethernet1/0/1 and Ethernet1/0/10 of PE1 and PE2. |
Конфигурация будет выглядеть следующим образом:
switch(Config)#interface ethernet 1/0/1 switch(Config-Ethernet1/0/1)#switchport mode trunk switch(Config-Ethernet1/0/1)# vlan-translation enable switch(Config-Ethernet1/0/1)# vlan-translation 20 to 3 in switch(Config-Ethernet1/0/1)# vlan-translation 3 to 20 out switch(Config-Ethernet1/0/1)# exit switch(Config)#interface ethernet 1/0/10 switch(Config-Ethernet1/0/10)#switchport mode trunk switch(Config-Ethernet1/0/10)#exit switch(Config)#
5.4. Решение проблем с конфигурацией VLAN-translation
VLAN-translation используется только на портах в режиме Trunk;
При включенной функции VLAN-translation правила QoS применяются на VLAN после изменения тэга.
