Подготовка к восстановлению ПО

При потере доступа к роутеру или возникновении других неполадок (не выдаётся IP-адрес, нет связи с роутером, не открывается веб интерфейс), возможно восстановление ПО через механизм "TFTP recovery" или "WEB recovery", в зависимости от модели роутера.

Стандартный механизм восстановления EasyWRT через TFTP recovery

Способ восстановления подходит для моделей роутеров SNR:

  • ME2-Lite
  • ME2-SFP Lite
  • MD2
  • W4N (rev. N)
  • LTE

На примере образа для SNR-CPE ME2-Lite:

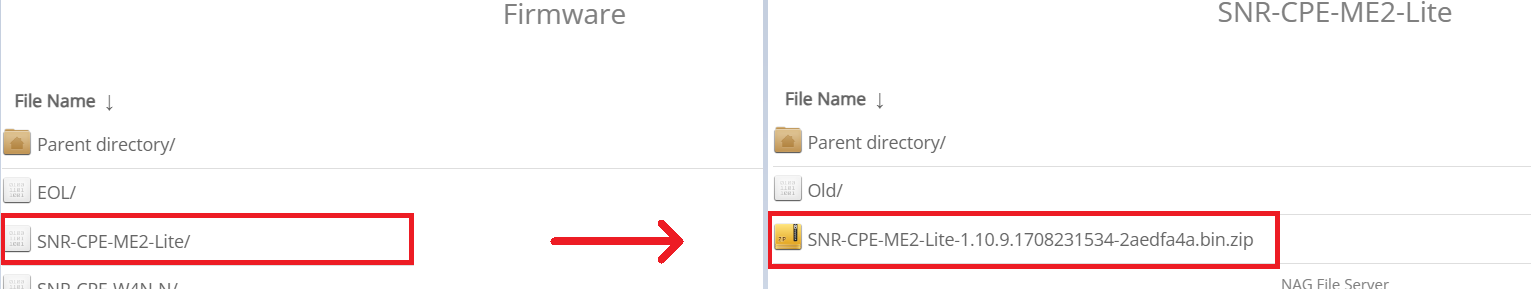

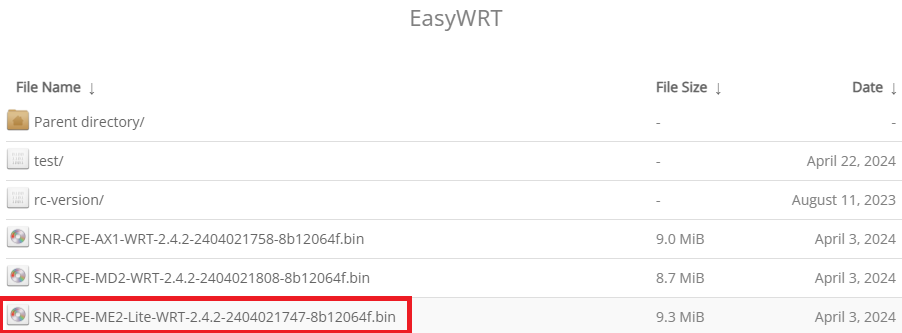

  1. Скачайте актуальную прошивку для вашего роутера с data.nag.wiki :

    Подробности о поддержке ПО на различных моделях роутеров SNR описаны в документации.

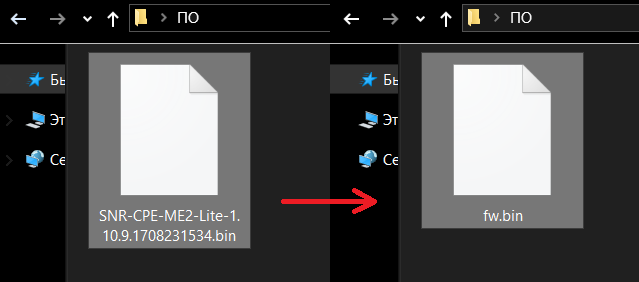

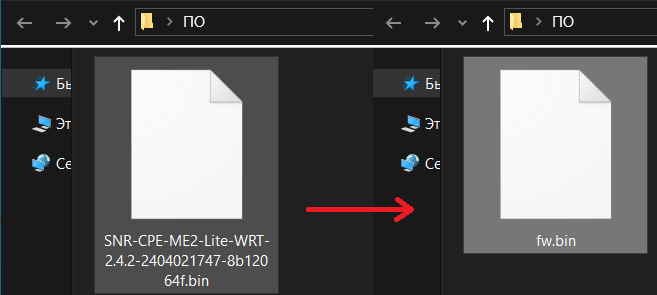

  2. [ НЕОБЯЗАТЕЛЬНО ] При необходимости, для удобства, переименуйте файл .bin в любое другое название, например:

    Имя образа ПО
    fw.bin

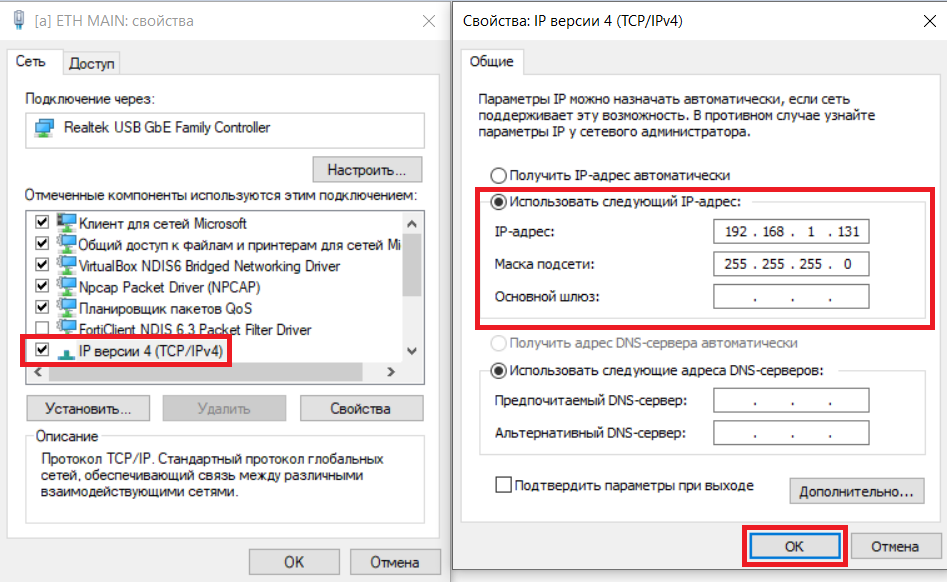

  3. Присвойте следующие значения IP-адреса и маски подсети на сетевой карте вашего компьютера:

    IPv4-адрес
    192.168.1.131
    Маска подсети
    255.255.255.0



  4. Подключите компьютер к одному из LAN-портов роутера сетевым кабелем Ethernet.
  5. До подключения питания, зажмите и удерживайте кнопку reset на роутере, подайте питание. Продолжайте удерживать reset 10-15 секунд после подачи питания.

  6. Перейдите к установке ПО через TFTP.

Модифицированный механизм восстановления EasyWRT через режимы WEB Recovery и Dual Boot

Начиная с модели AX1, в маршрутизаторах с объемом Flash-памяти 128 Мбайт и более, по умолчанию включена поддержка режима Dual Boot и WEB Recovery.

Способ восстановления подходит для моделей роутеров SNR:

  • AX1
  • AX2

Dual Boot

Что такое "Dual Boot"?

Dual Boot - режим, позволяющий хранить ПО роутера в 2 вариантах, как "основное" и "резервное". Режим позволяет обновлять и восстанавливать ПО, в случае возникновения неполадок, а так же поддерживать ПО в актуальном состоянии.

При очередном обновлении, роутер обновит дополнительный, незадействованный в работе раздел памяти. При успешном обновлении, роутер будет использовать обновленный раздел, а ранее использованный раздел памяти останется "резервным". При последующих обновлениях эти разделы будут чередовать роль "резервного" и "основного", чтобы, в случае неполадок, восстановить предыдущий образ ПО.

Начиная с SNR AX1, загрузчик ПО маршрутизатора имеет новый механизм автоматического восстановления ПО. В случае, если загрузка не удалась, неуспешные загрузки записываются в счетчик. Когда счетчик достигает определенного порогового значения неуспешных загрузок, запускается процедура восстановления ПО. От значения счетчика неуспешных загрузок зависит запуск этапа (сценария) попытки восстановления ПО.

Добавлено 4 сценария восстановления по счетчику:

  1. Восстановление из резервного хранилища с сохранением пользовательской конфигурации.
    При достижении первого порогового значения, маршрутизатор пытается загрузить ПО из резервного раздела памяти, но при этом пытаясь сохранить текущую пользовательскую конфигурацию;

  2. Восстановление из основного хранилища со сбросом пользовательской конфигурации.
    Если не выполняется пункт 1 или попытка загрузки из резервного хранилища не удалась, маршрутизатор пытается загрузить ПО из основного раздела памяти, но со сбросом пользовательской конфигурации;

  3. Восстановление из резервного хранилища со сбросом пользовательской конфигурации.
    Если не выполняется пункт 2, то маршрутизатор пытается загрузить ПО из резервного раздела памяти, но уже без сохранения пользовательской конфигурации;

  4. Переход к ручному восстановлению пользователем со сбросом пользовательской конфигурации.
    Если ни одно из условий не выполнилось, то происходит переход в режим WEB Recovery с целью ручного восстановления ПО пользователем. Порядок выполнения ручного восстановления описан далее.

WEB Recovery

Что такое "WEB Recovery"?

WEB Recovery - режим восстановления, пришедший на замену TFTP recovery в моделях AX1 и AX2. Далее по документу описан алгоритм работы с этим режимом.

Пошаговое описание перехода в режим WEB Recovery:

  1. Назначьте статический IP-адрес на сетевой карте вашего ПК из подсети 192.168.1.X , где X - любое число от 2 до 254 ( например, 192.168.1.111 );
  2. Подключитесь патч-кордом к одному из LAN-портов маршрутизатора:
  3. Для перехода в режим восстановления, отключите питание маршрутизатора от электросети;
  4. Зажмите функциональную кнопку "reset" и продолжая удерживать, подключите питание к маршрутизатору;
  5. Удерживайте кнопку reset в течение 5-10 секунд с момента подачи электропитания;
  6. Откройте браузер, перейдите по адресу 192.168.1.1 ;

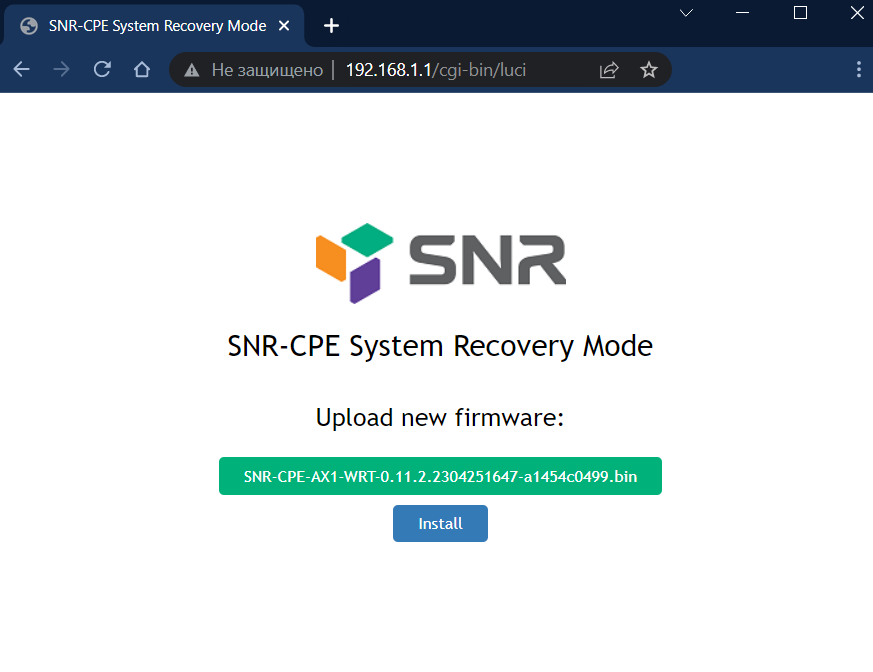

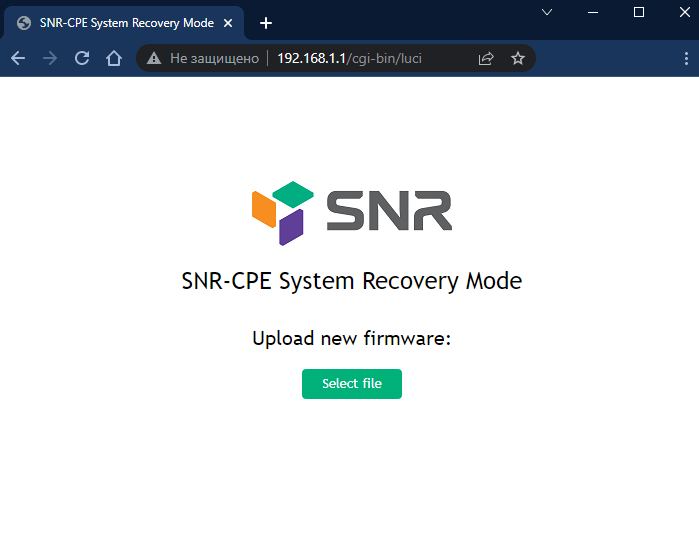

  7. Нажмите на кнопку Select file, выберите бинарный фал ПО на вашем устройстве, подтвердите выбор. Нажмите кнопку Install;

    Select file

    Install

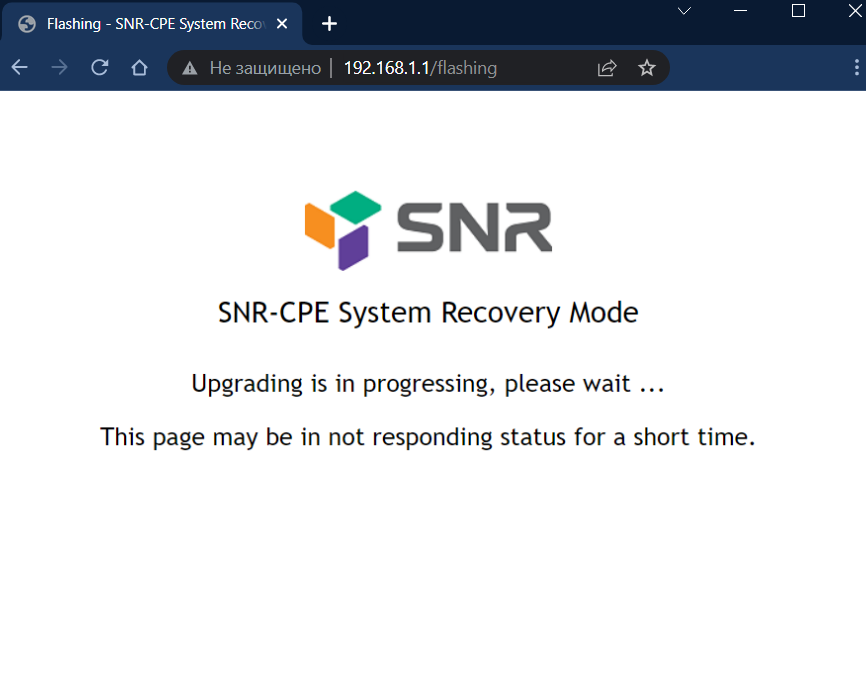

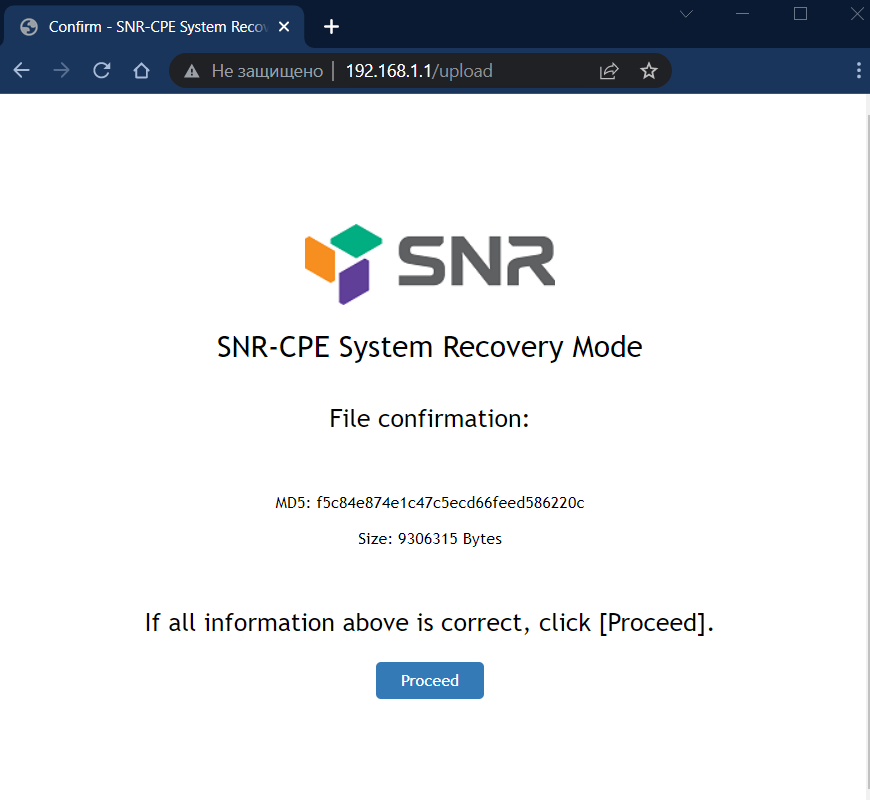

  8. После нажатия кнопки Install, маршрутизатор уточнит правильность выбранной прошивки. Если образ выбран корректно, нажмите кнопку Proceed. Роутер начнет процесс восстановления/обновления, примерное время ожидания ~2 минуты;

    Proceed

    Please wait

  9. По окончанию восстановления маршрутизатор перезагрузится;
  10. После перезагрузки откроется WEB-UI панель ввода данных учетной записи.

Механизм восстановления SNR-CPE Firmware через TFTP recovery

Способ восстановления подходит для моделей роутеров SNR, поддерживающих устаревшее ПО SNR-CPE Firmware

На примере образа для SNR-CPE-ME2-Lite:

  1. Скачайте актуальную прошивку для вашего роутера с data.nag.wiki

    Подробности о поддержке ПО на различных моделях роутеров SNR описаны в документации.

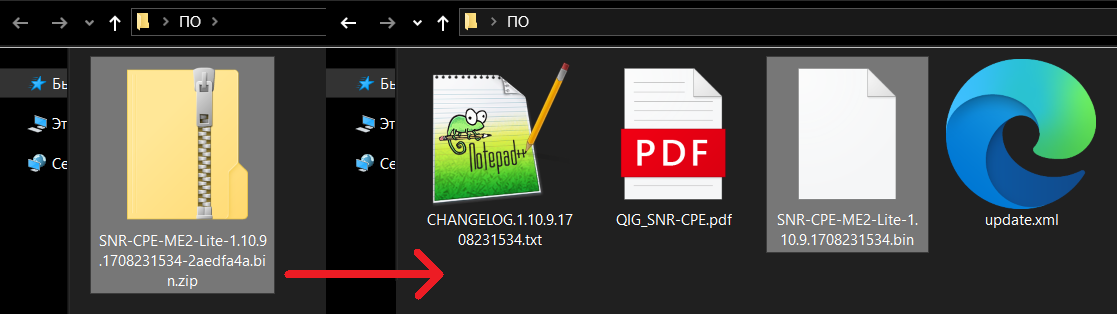

  2. Распакуйте скачанный архив любым архиватором. Далее понадобится только .bin файл, остальные можно удалить.


  3. [ НЕОБЯЗАТЕЛЬНО ] При необходимости, для удобства, переименуйте файл .bin в любое другое название, например:

    Имя образа ПО
    fw.bin



  4. Присвойте следующие значения IP-адреса и маски подсети на сетевой карте вашего компьютера:

    IPv4 адрес
    192.168.1.131
    Маска подсети
    255.255.255.0



  5. Подключите компьютер к одному из LAN-портов роутера сетевым кабелем Ethernet.
  6. До подключения питания, зажмите и удерживайте кнопку reset на роутере, подайте питание. Продолжайте удерживать reset 10-15 секунд после подачи питания.

  7. Перейдите к установке ПО через TFTP-клиента на вашем устройстве. Различные TFTP-клиенты описаны ниже.

Различные TFTP-клиенты и их использование

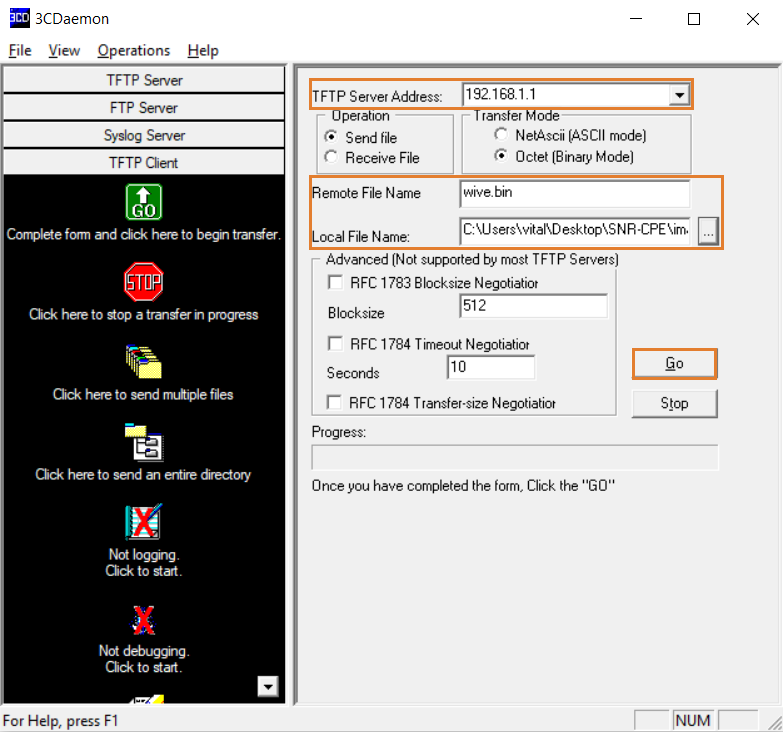

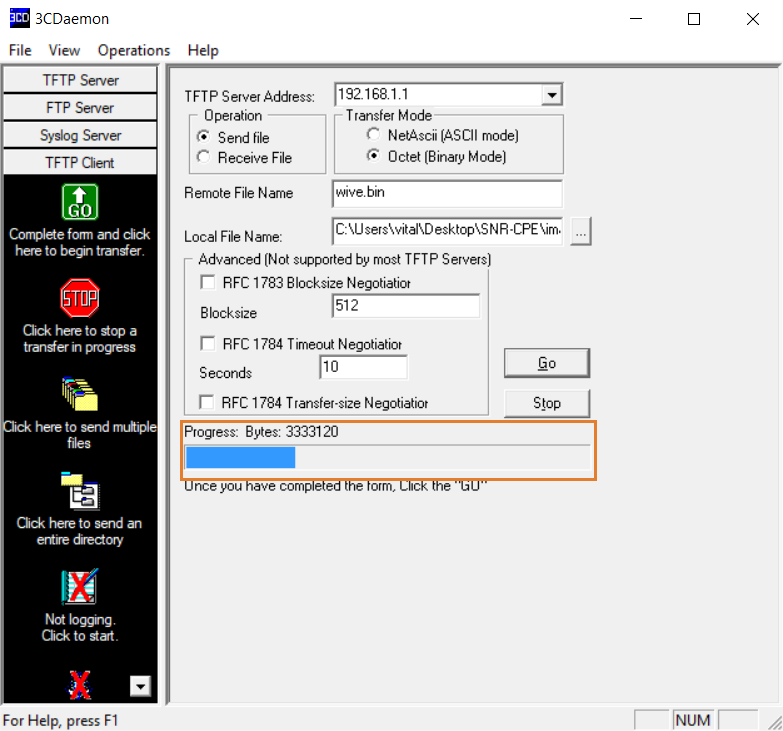

TFTP-клиент 3CDaemon

Скачать: 3CDaemon(data.nag.ru)).

В качестве адреса сервера TFTP необходимо указать адрес маршрутизатора – 192.168.1.1 . В качестве Remote File Name - произвольное имя файла, например SNR. В поле Local File Name необходимо выбрать распакованную прошивку в формате .bin прошивку, затем нажать Go.

Необходимо дождаться завершения загрузки и последующей перезагрузки устройства.

TFTP-клиент Windows 7/8/10

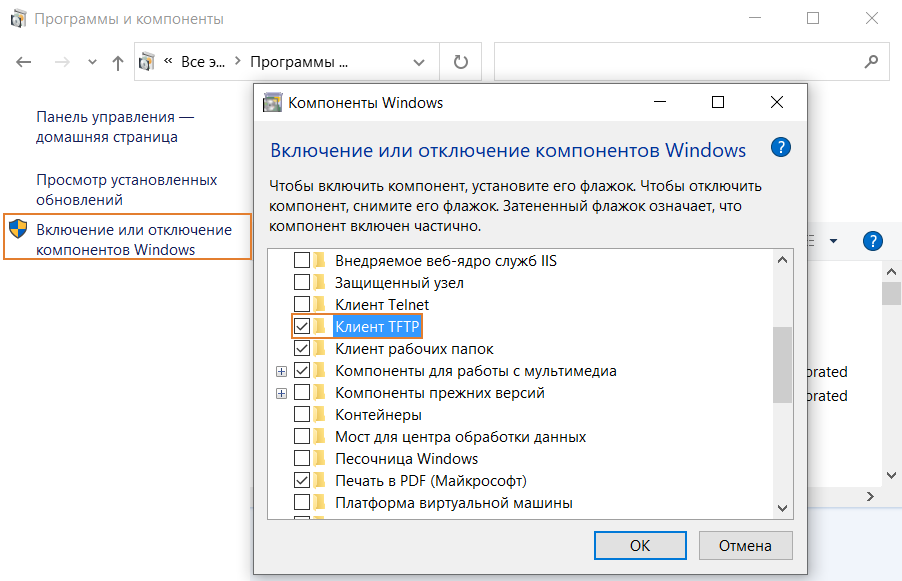

Включить TFTP-клиент Windows через Панель управления - Программы и компоненты - Включение или отключение компонентов Windows.

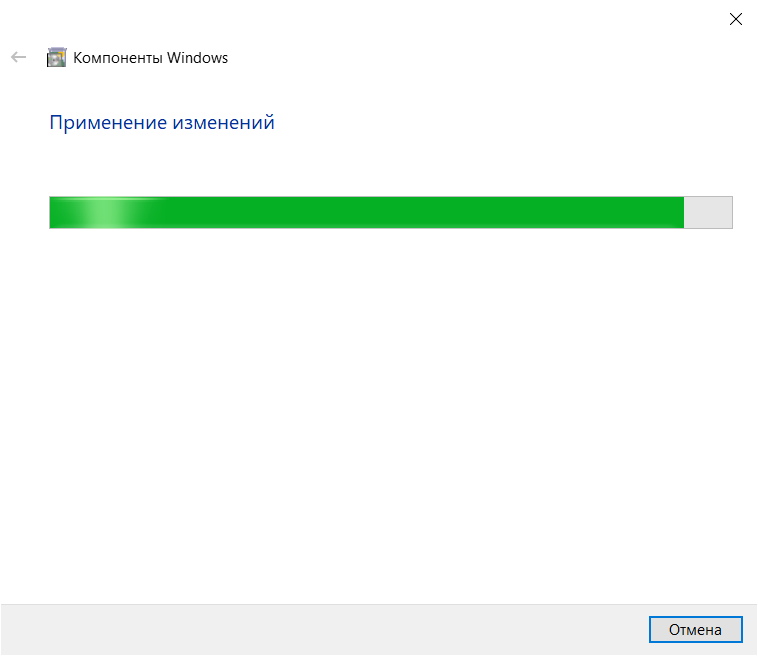

Далее Windows установит необходимые компоненты TFTP-клиента.

 После успешной загрузки компонентов, возможно потребуется перезагрузка операционной системы!

Зайдите в командную строку от имени администратора. Для загрузки программного обеспечения на роутер в командой строке впишите "tftp -i 192.168.1.1 put {расположение и имя файла}"

После успешной передачи, появится соответствующие сообщение:

TFTP-клиент Linux(Ubuntu)

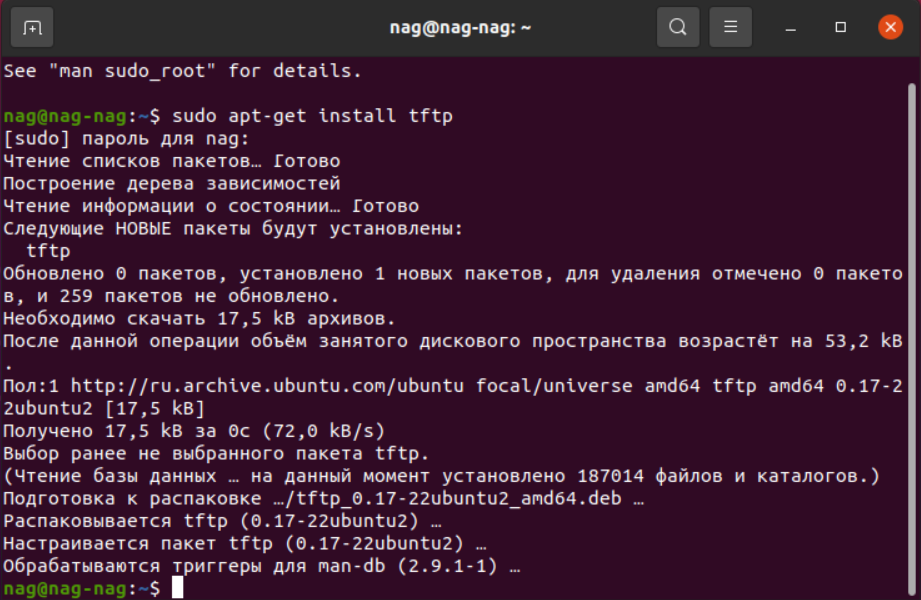

Загрузить TFTP-клиент Linux через терминал с помощью команды "apt-get install tftp"

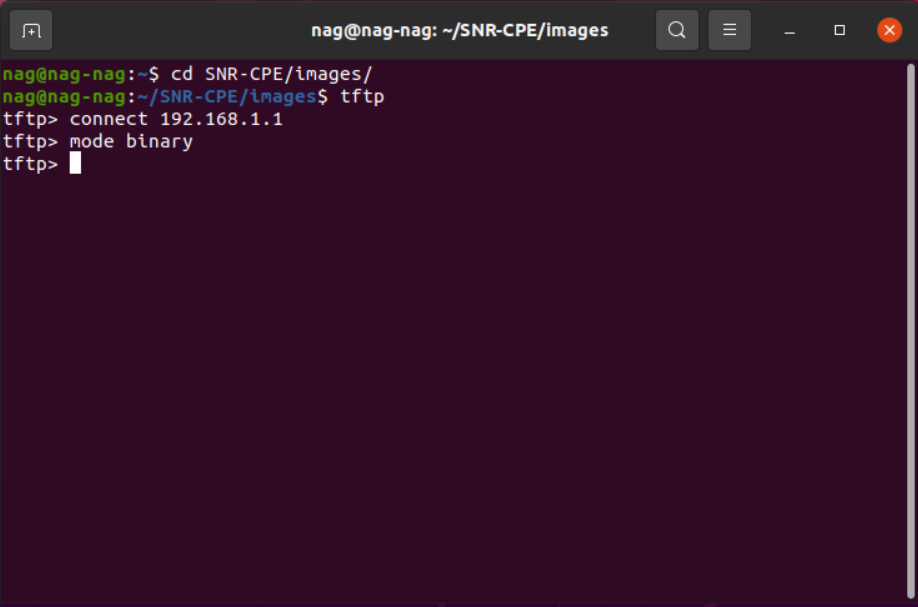

Необходимо перейти в папку с загруженной прошивкой с помощью "cd". Запустить TFTP-клиент с помощью "tftp". Далее для подключения к роутеру необходимо использовать команду "connect 192.168.1.1". Перевести режим передачи в двоичном виде необходимо с помощью команды "mode binary".

Для загрузки программного обеспечения на роутер необходимо использовать команду "put wive.bin". После успешной передачи, появится соответствующие сообщение:
