Транскодер мультиканальный 4K, AVC/HEVC SNR-TC-4K-20HD

Оглавление

1. Описание устройства
1.1. Основные характеристики
1.2.Технические параметры
1.3. Тестовые данные (для справки)
1.4. Внешний вид
2. Установка батарейки CR2032
3. Управление через WEB-интерфейс
3.1. Status
3.2. Parameters
3.2.1. FileManager
3.2.2. InputStream
3.2.3. CacheStream
3.2.4. OutputStream
3.3. System
3.3.1. Network
3.3.2. Account
3.3.3. Config
3.3.4. Firmware
3.3.5. Date Time
3.3.6. Log
3.4. Power
4. Описание устройства

1. Описание устройства

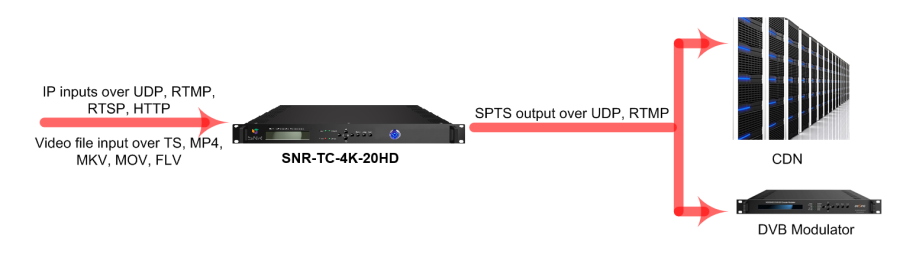

Многоканальный транскодер SNR-TC-4K-20HD поддерживает преобразование нескольких видеоформатов в H.264/H.265 на основе программного обеспечения. Благодаря усовершенствованному аппаратному обеспечению он обеспечивает превосходную производительность при высокой надежности и стабильности. Применяется для снижения скорости передачи видео и более эффективного использования ресурсов ограниченной пропускной способности сети.

1.1. Основные характеристики

• Поддержка многоканального транскодирования (до 76 SD или 24 HD каналов)
• Поддержка IP input по протоколам UDP, RTMP, RTSP, HTTP, HLS
• Поддержка видеофайлов TS, MP4, MKV, MOV, FLV
• Поддержка IP SPTS output по протоколам UDP, RTMP
• Поддержка преобразования одного потокового вывода по нескольким протоколам
• Вывод видео в формате H.264 / H.265
• Изменение разрешения и битрейта видео
• Поддержка вставки нулевых пакетов (для UDP-передачи)
• Для конфигурации используется WEB-интерфейс и ЖК-дисплей на лицевой панели.

1.2.Технические параметры

1.3. Тестовые данные (для справки)

1.4. Внешний вид

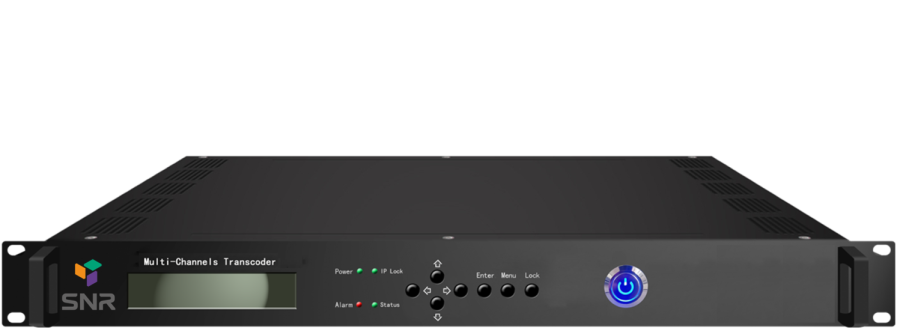

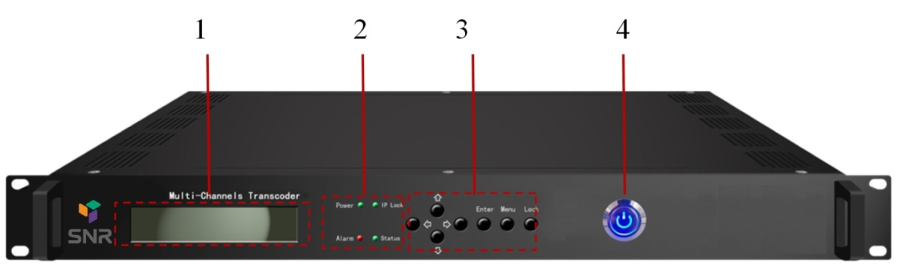

Передняя панель:

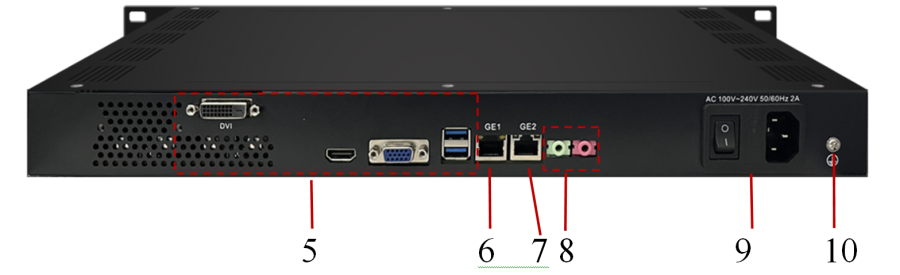

Задняя панель:

2. Установка батарейки CR2032

После получения многоканального транскодера, необходимо установить литиевую батарею CR2032 в соответствии с приведенным ниже руководством, чтобы убедиться, что транскодер загрузится и будет нормально работать.

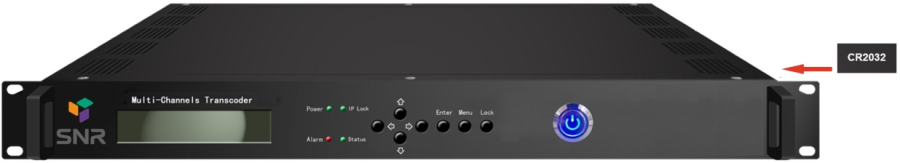

В выключенном состоянии открутите крышку CR2032 (с правой стороны), чтобы найти место установки литиевой батарейки

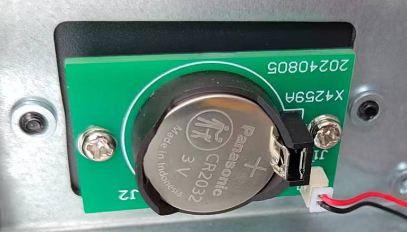

Установите литиевую батарею CR2032 в соответствии с приведенной схемой

1. Включите транскодер, подключитесь к порту GE1, запустите WEB-браузер и введите IP адрес устройства - http://192.168.0.136 (адрес можно поменять через интерфейс на передней панели)
2. Появится окно для ввода логина и пароля, по умолчанию admin/admin
3. Войдите в меню: System - Date / Time, чтобы синхронизировать часовой пояс и системное время в соответствии с текущим приложением, нажмите кнопку «Apply» для завершения действий.

3. Управление через WEB-интерфейс

Для управления устройством подойдёт любой современный WEB-браузер.
IP-адрес по умолчанию: 192.168.0.136 (через GE1)
Данные для входа по умолчанию: логин admin, пароль admin.
Настройте сетевую карту ПК для работы в одной локальной сети с транскодером

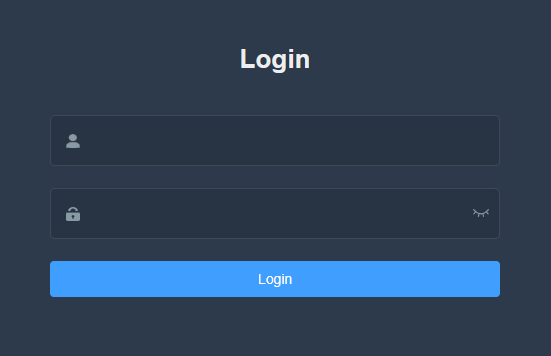

Запустите WEB-браузер и введите IP адрес устройства. Появится окно для ввода логина и пароля:

3.1. Status

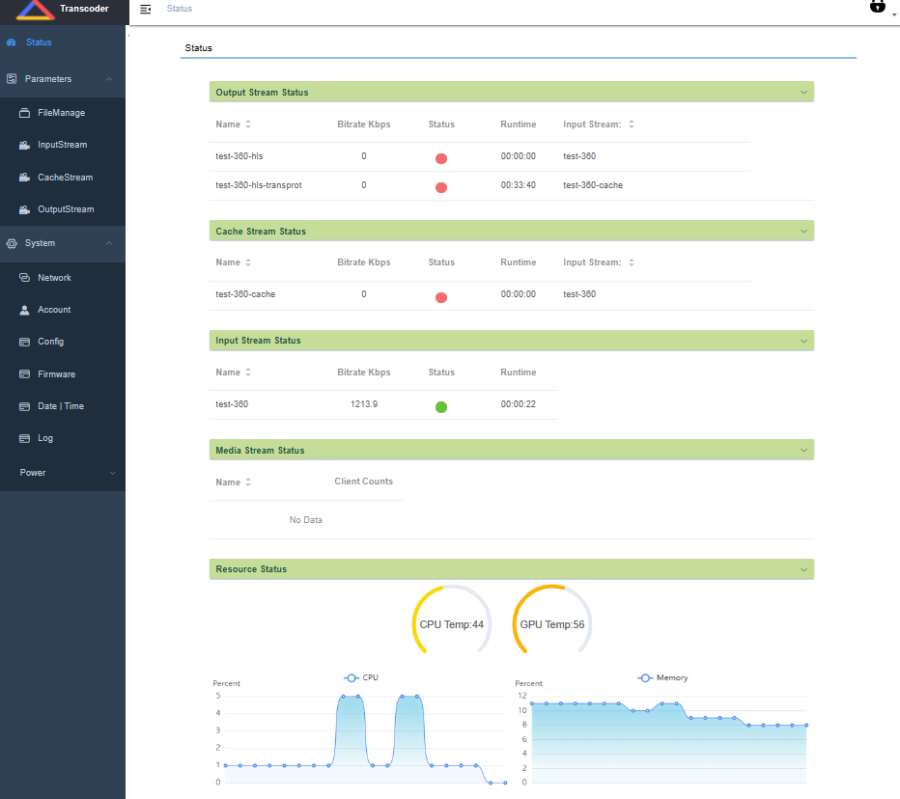

При входе в систему отображается страница Status с текущим состоянием оборудования

3.2. Parameters

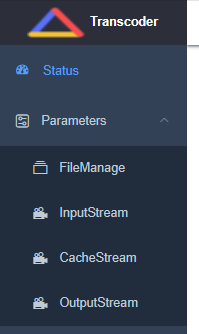

В разделе Parameters находится 4 подраздела. Первые два относятся к входным параметрам, другие два к выходным.

Загрузка и сохранение видео файлов на жесткий диск транскодера
Загрузка программ из внешних IP-потоков и потоков внутреннего кеша
Трансляция программ из потоков кеширования по нескольким протоколам
Трансляция выходных IP поток

3.2.1. FileManager

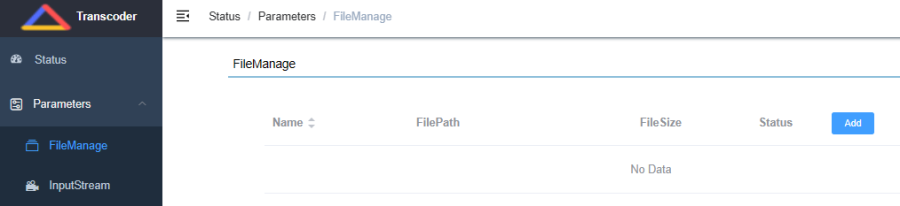

При нажатии кнопки «FileManager» отображается интерфейс, в котором пользователи могут загружать и сохранять видеофайлы в транскодер в виде потоков кэша. (Cache).
Доступны следующие форматы видео: TS, MP4, MKV, MOV, FLV.

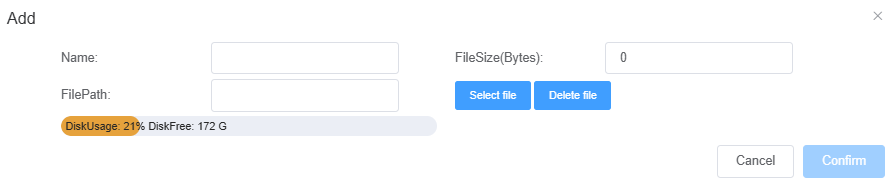

Кнопка «Add» позволяет добавить файл

Добавленный файл можно редактировать или удалить

3.2.2. InputStream

«InputStream» отобразит интерфейс, в котором пользователи могут добавлять программы, включая внешние IP-потоки и потоки внутреннего кэша

Можно добавить для дальнейшего вещания IP Stream
выбрать выходной интерфейс и протокол получения потока

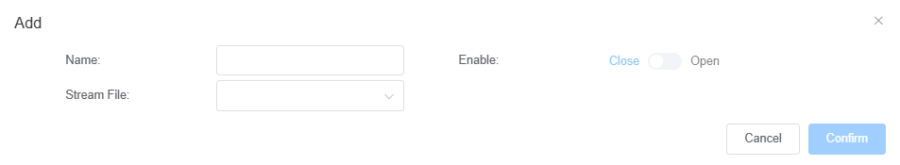

Или File Stream

Для активации вещания необходимо включить чек-бокс «Open»

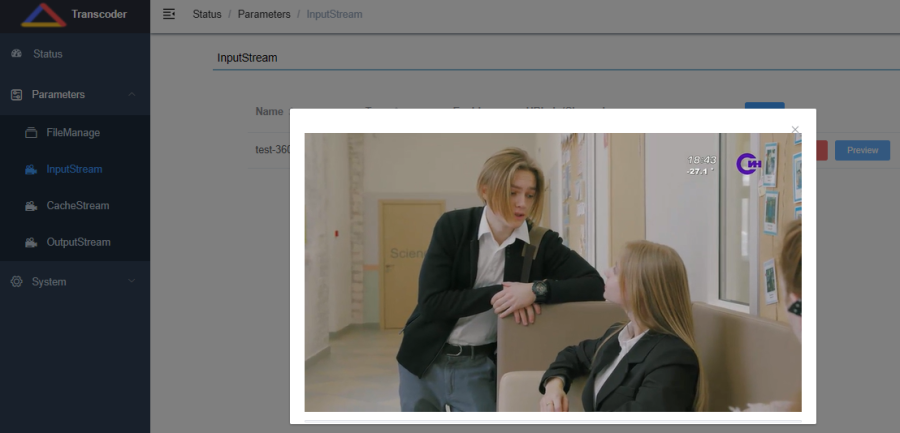

Доступна функция просмотра выбранного потока «Preview»

3.2.3. CacheStream

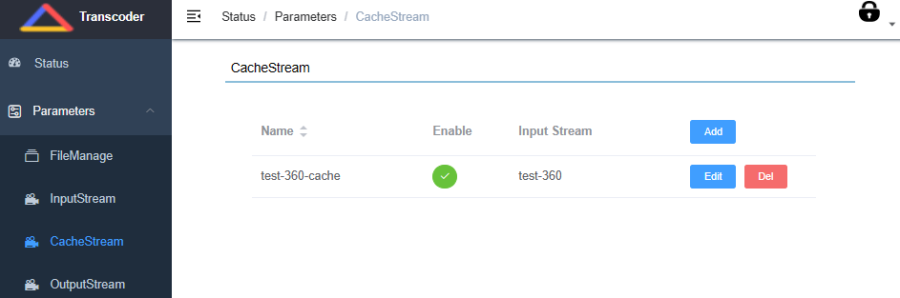

При нажатии кнопки «CacheStream» отображается интерфейс, в котором пользователи могут добавлять программы в виде потоков кэширования из программ, добавленных в разделах «FileManager» и «InputStream».
Раздел «CacheStream» применяется в случае, если вам требуется выводить программу по нескольким протоколам. Таким образом, одна программа не будет потреблять дополнительные ресурсы процессора, даже если она выводит данные несколькими потоками. Перейдите на страницу «Parameters → Output Stream» и используйте инструкции из раздела 3.2.4

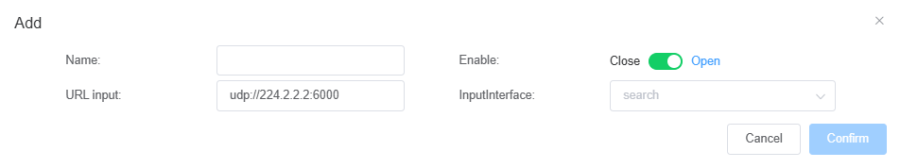

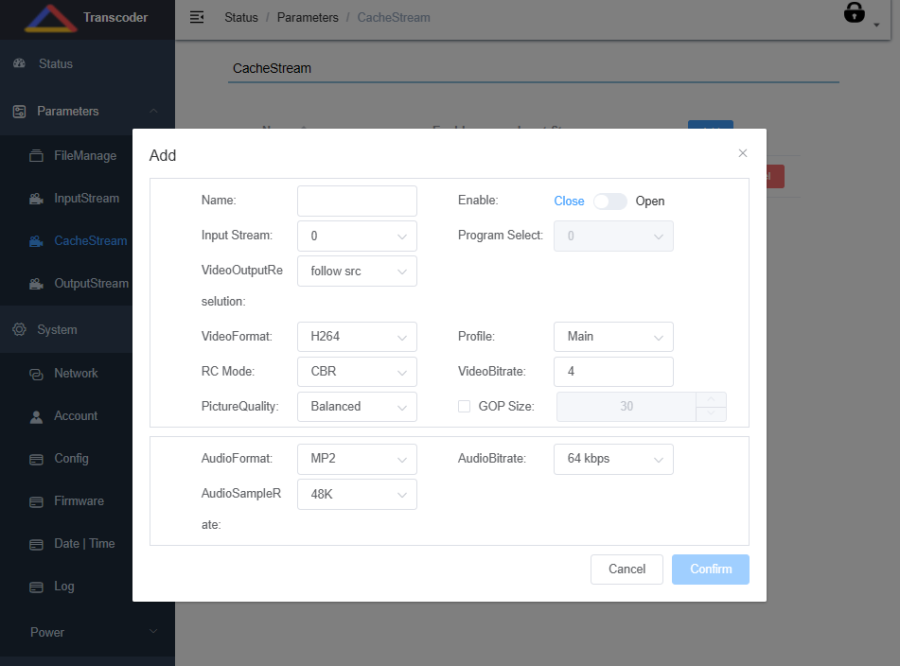

Можно добавить для дальнейшего вещания IP Stream

В поле «Name» указывается имя
В поле Input Stream – выбирается поток
После выбора параметров необходимо нажать «Confirm»

3.2.4. OutputStream

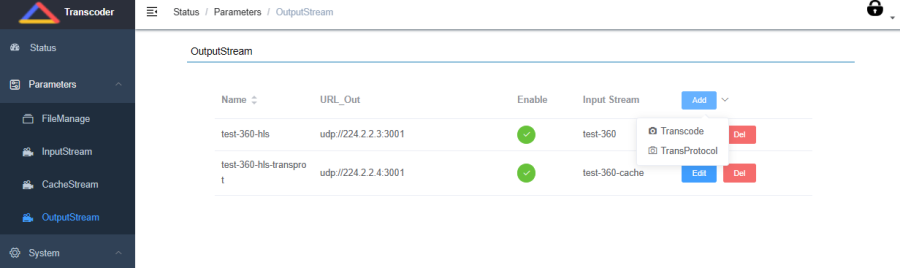

«OutputStream» отобразит интерфейс, в котором пользователи могут настраивать выходные IP потоки

Кнопка «Add» позволяет добавить файл для изменения протокола вещания «TransProtocol» или транскодинга «Transcode»

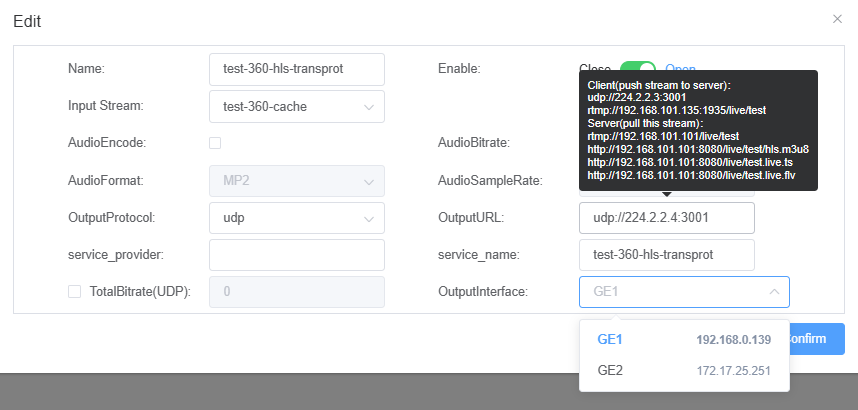

«TransProtocol»

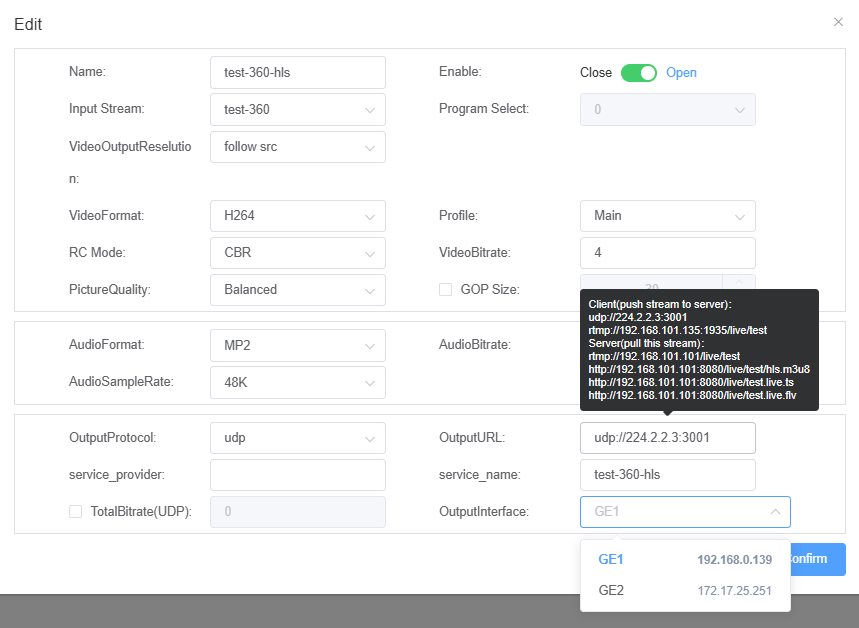

«Transcode»

3.3. System

В разделе «System» можно настроить и посмотреть параметры самого устройства

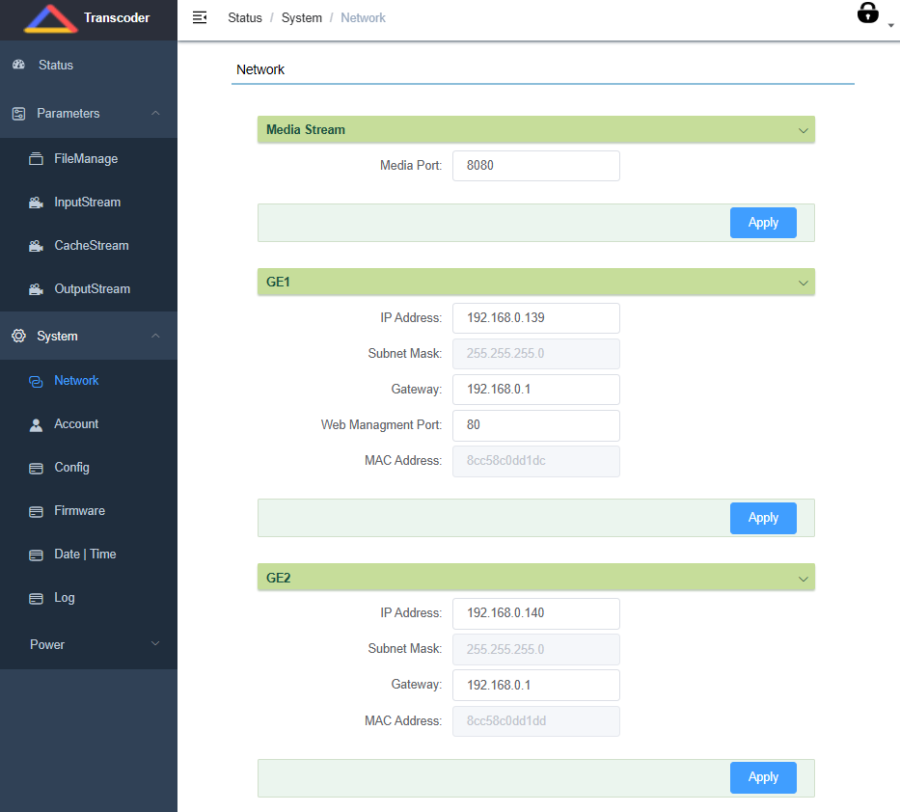

3.3.1. Network

Настройка IP адресов на каждом из GE

3.3.2. Account

При необходимости можно изменить пользователя и пароль

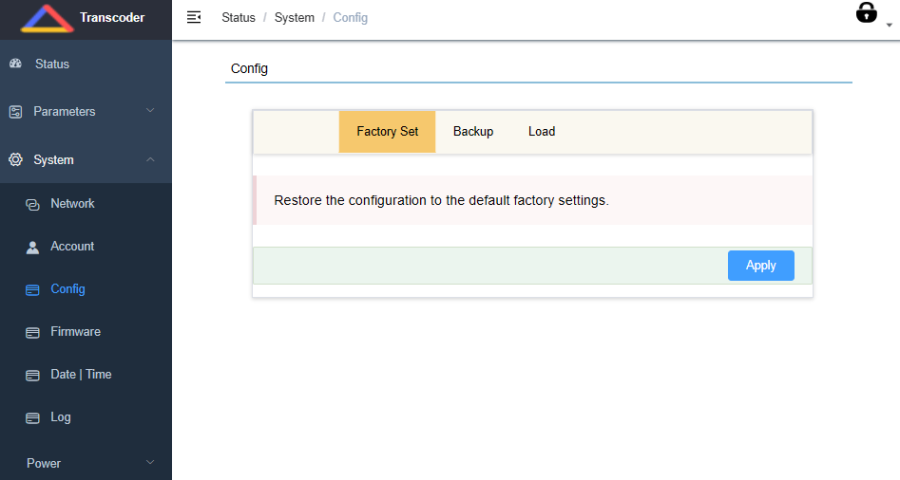

3.3.3. Config

Нажав «Config», откроется страница, показанная ниже, на которой пользователи могут восстановить заводские настройки, создать резервную копию или загрузить конфигурацию

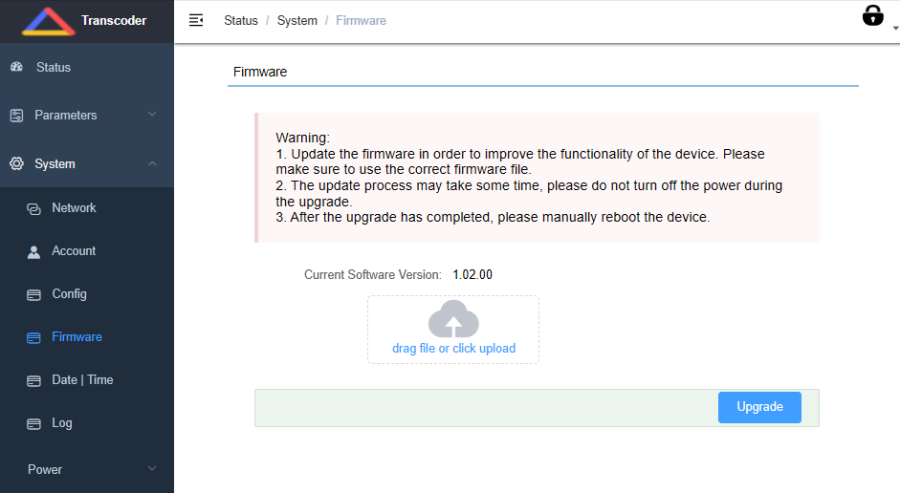

3.3.4. Firmware

«Firmware», раздел для обновления ПО

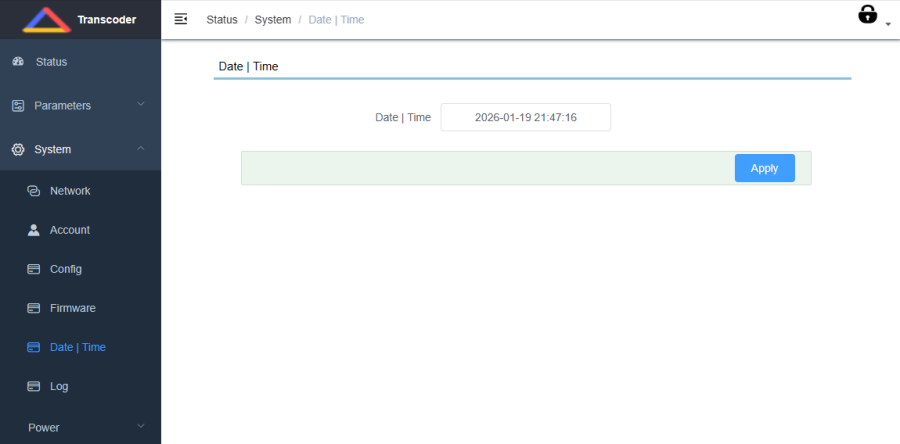

3.3.5. Date Time

Установка системного времени

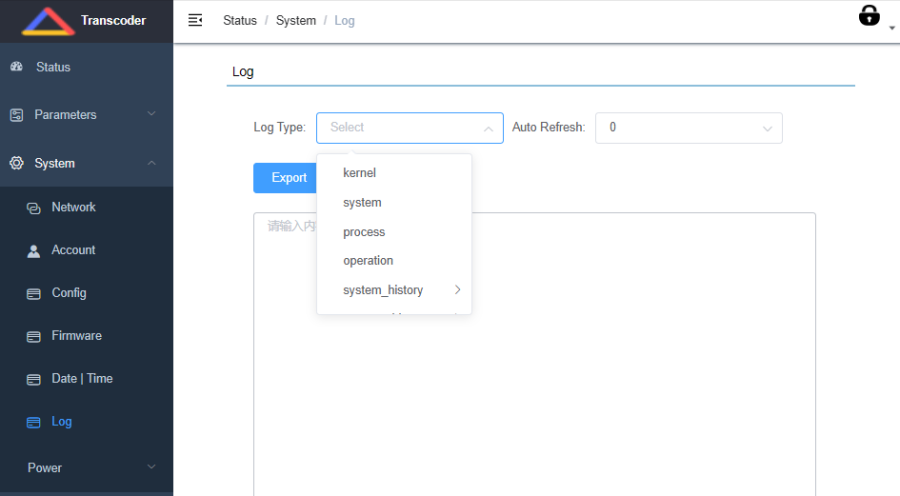

3.3.6. Log

Настройка логирования событий с различной глубиной

3.4. Power

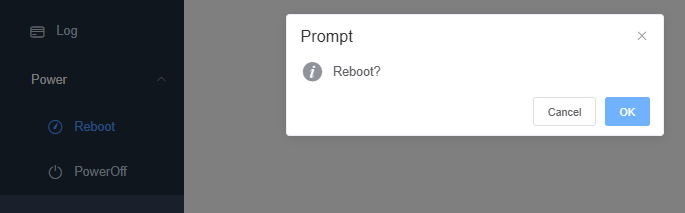

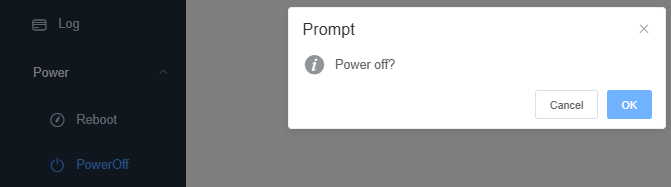

При выборе режимов перезагрузки и выключения необходимо подтверждения действия

4. Описание устройства

Для предотвращения возникновения проблем соблюдайте следующие условия:

• Используйте устройство только в помещении, температура в котором находится в пределах от 0 до 45 °C.
• Обеспечьте пространство для вывода тёплого воздуха с задней панели корпуса.
• Перед включением устройства проверьте напряжение переменного тока на входе в пределах рабочего диапазона источника питания и правильность подключения
• Следите за тем, чтобы все сигнальные кабели были подключены правильно и надёжно.
• Частое включение и выключение устройства не рекомендуется. Интервал между выключением и включением устройства должен быть не менее 10 секунд.

Немедленно отключите устройство от питания в следующих случаях:

• Кабель питания или розетка повреждены.
• На устройство в процессе эксплуатации попала жидкость.
• Произошло короткое замыкание.
• Повышение влажности внутри помещения.
• Физическое повреждение устройства в процессе эксплуатации.
