Информация
Параметры доступа, установленные по умолчанию:
WEB-interface
- Логин: admin
- Пароль: admin
Пароль администратора, для настройки с экрана устройства:
- *2396#
1. Характеристики модели
| Модель | OMNY VDP-10L |
|---|---|
| Камера | 1/2.7”, CMOS, 2Мп, 1920x1080 |
| Угол обзора | 123° (Г), 69°(В) |
| Минимальная освещенность | 0,1 lux |
| Подсветка | Автоматическая, LED |
| Экран | Цветной жидкокристаллический 2.8” |
| SIP | SIP v1 (RFC2543), SIP v2 (RFC3261) |
| Поддерживаемые кодеки | G.711a, G.711μ, G.722, H.264 |
| DTMF | In-band, RFC2833, SIP Info |
| Считыватель | Em-marin, Mifare (SL1, SL3), NFC, BLE |
| Максимальное число пользователей | 10 000 |
| Максимальное число карт | 50 000 |
| Слот под карту памяти | Есть |
Число реле | 2 |
| Число входов | 4 |
| Тип монтажа | Накладной/врезной |
| Степень защиты | IP65,IK08 |
| Питание | 12В, 1A; PoE |
| Рабочая влажность | 10~90% |
| Рабочая температура | -40°C - +60°C |
| Размеры устройства без монтажного комплекта | 301 х 106 х 38 |

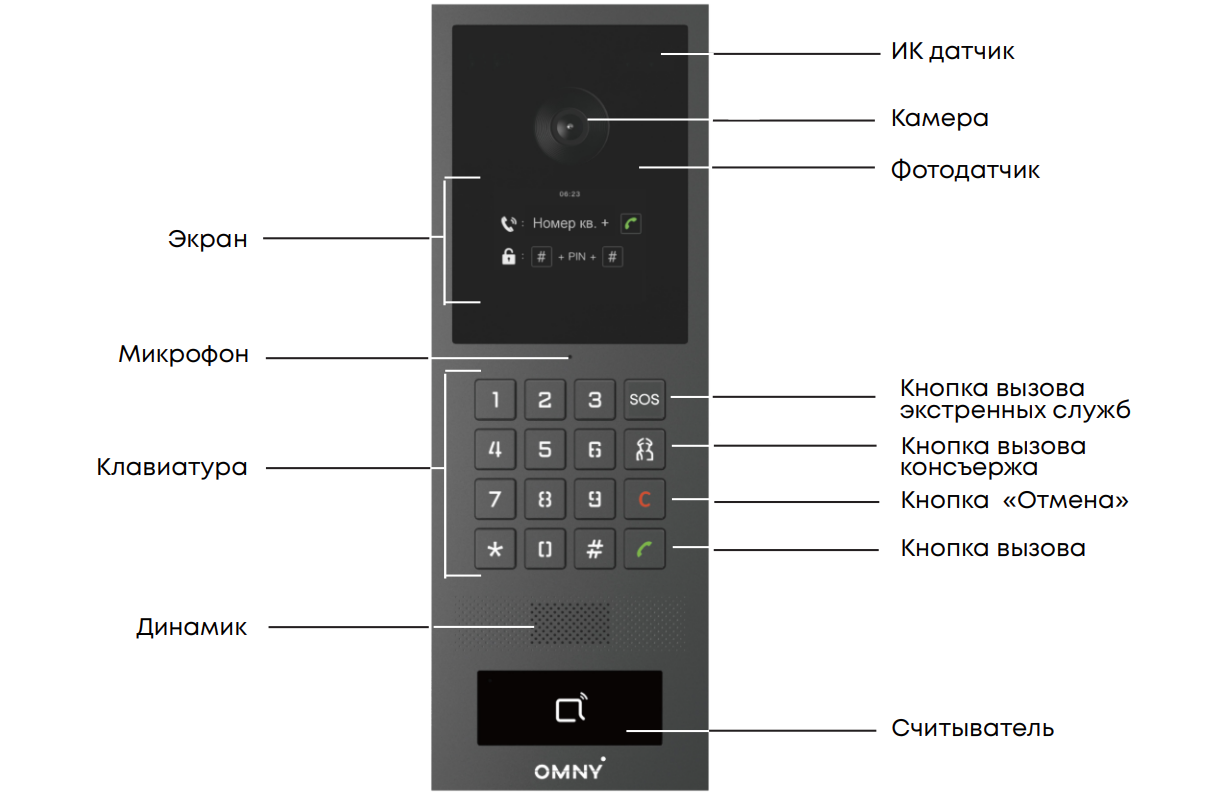

2. Внешний вид

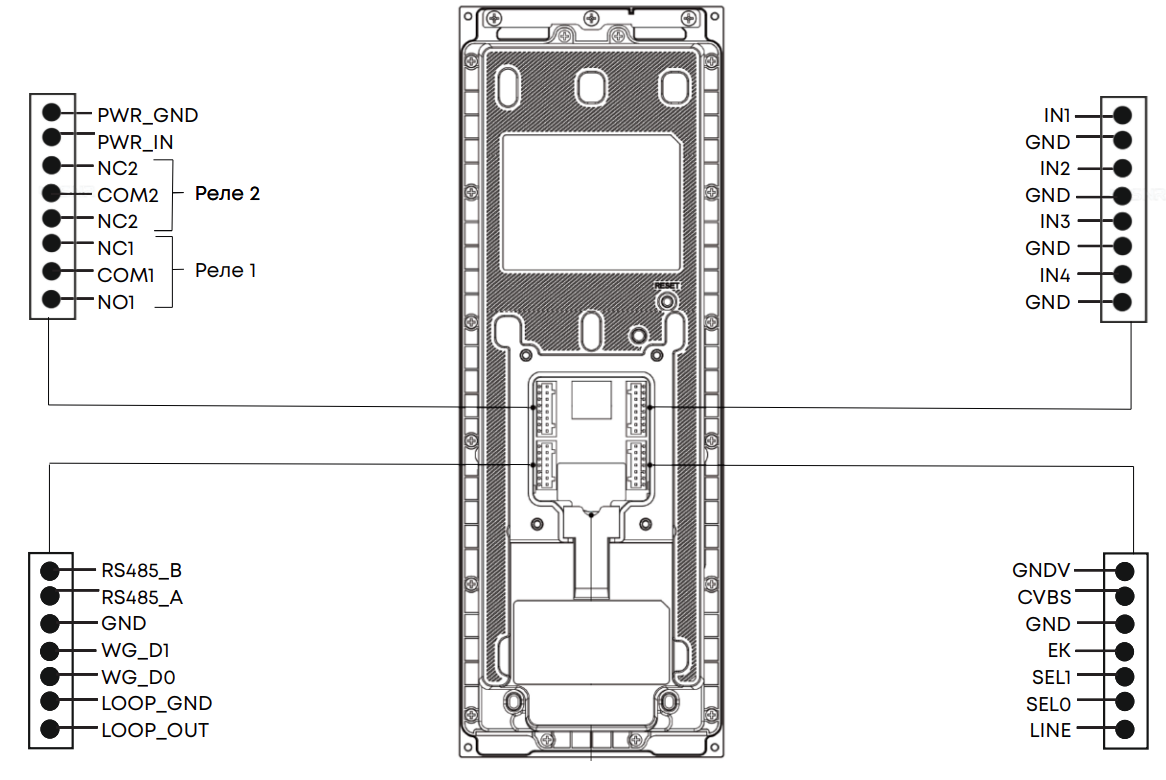

3. Подключение
| Описание | Наименование контакта |
|---|---|
Питание устройства | PWR_GND (-12В) |
| PWR_IN (+12В) | |
Реле 2 | NC |
| COM | |
| NO | |
Реле 1 | NC |
| COM | |
| NO | |
| RS-485 | RS485B |
| RS485A | |
Вход/Выход Wiegand | GND |
| WG_D1 | |
| WG_D0 | |
| Подключение индукционной петли | LOOP_GND |
| LOOP_OUT | |
| Вход 1 | IN1 |
| GND | |
| Вход 2 | IN2 |
| GND | |
| Вход 3 | IN3 |
| GND | |
| Вход 4 | IN4 |
| GND | |
Подключение коммутатора КМС | GND |
| EK | |
| SEL1 | |
| SEL0 | |
| Line |
При подключении реле или электромагнитного замка, необходимо защитить домофон от превышения напряжения при отключении индуктивной нагрузки. Для этого необходимо использовать диод 1А / 200В (входит в комплект поставки). Подключается к устройству, согласно схеме.
4. Монтаж

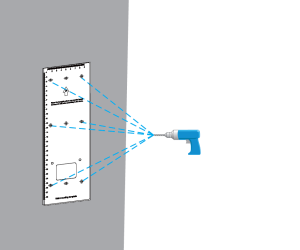

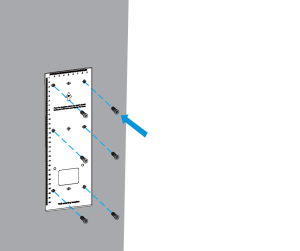

Разместите монтажный шаблон на стене в месте необходимой установки. Сделайте 6 отверстия.

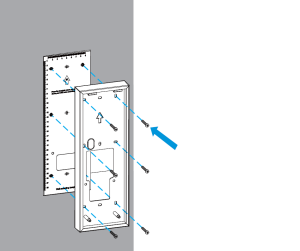

Вставьте в отверстия дюбели входящие в комплект по ставки монтажного комплекта.

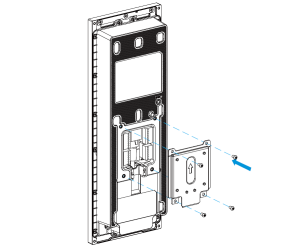

Установите настенный кронштейн.
Подключите провода к разъемам, установите заглушку и закрепите заднюю крышку.

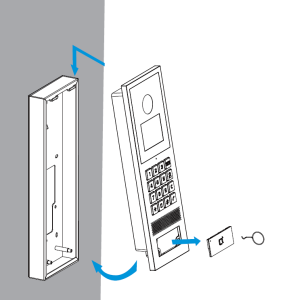

Установите VDP-10L на кронштейн. Используя специальный ключ, снемите крышку считывателя.
Зафикируйте устройство винтами, вставьте крышку считывателя. Установка завершена.
5. Доступ к устройству

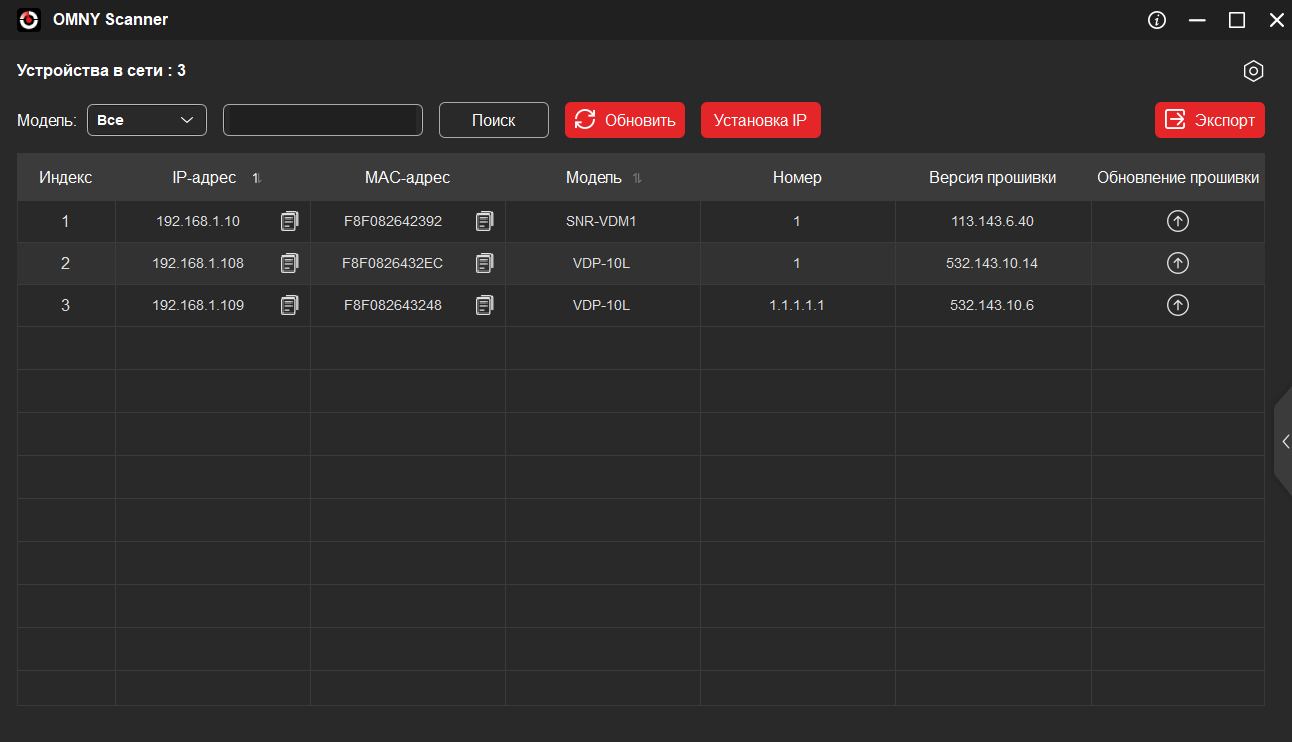

5.1 Получение IP адреса

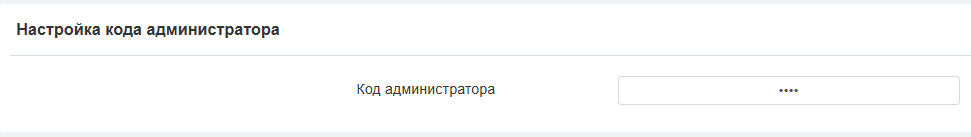

По умолчанию устройство находится в режиме DHCP. Чтобы узнать IP-адрес, после включения введите комбинацию *2396# для доступа к меню настроек, далее нажмите 1 (Системная информация) для проверки IP адреса и статуса подключения. Вы можете изменить код доступа к меню настроек в разделе Система > Безопасность > Настройка кода администратора.
Параметры:
- Код администратора: 4-значный код, для доступа к меню настроек.
5.2 WEB-интерфейс устройства

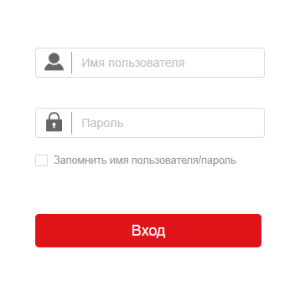

Введите IP-адрес устройства в веб-браузере, чтобы войти в веб-интерфейс устройства, где вы можете настроить параметры и функции. По умолчанию имя пользователя и пароль — «admin». Пожалуйста, учитывайте регистр при вводе имени пользователя и пароля.

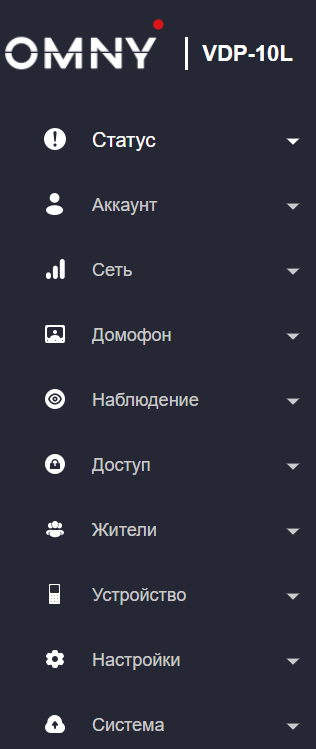

5.3 Описание меню веб-интерфейса
- Статус: в этом разделе представлена основная информация о продукте, информация о сети, информация об учетной записи и т.д.
- Аккаунт: этот раздел касается учетной записи SIP, SIP-сервера, прокси-сервера, типа транспортного протокола, аудио- и видеокодека, DTMF, периода регистрации и т.д.
- Сеть: этот раздел посвящен настройке DHCP и статического IP, настройке портов RTP, развертыванию устройства и т.д.
- Домофон: в этом разделе рассматриваются настройки вызовов, журнал вызовов и т. д
- Наблюдение: в этом разделе рассматриваются функции обнаружения движения, RTSP, MJPEG, Onvif.

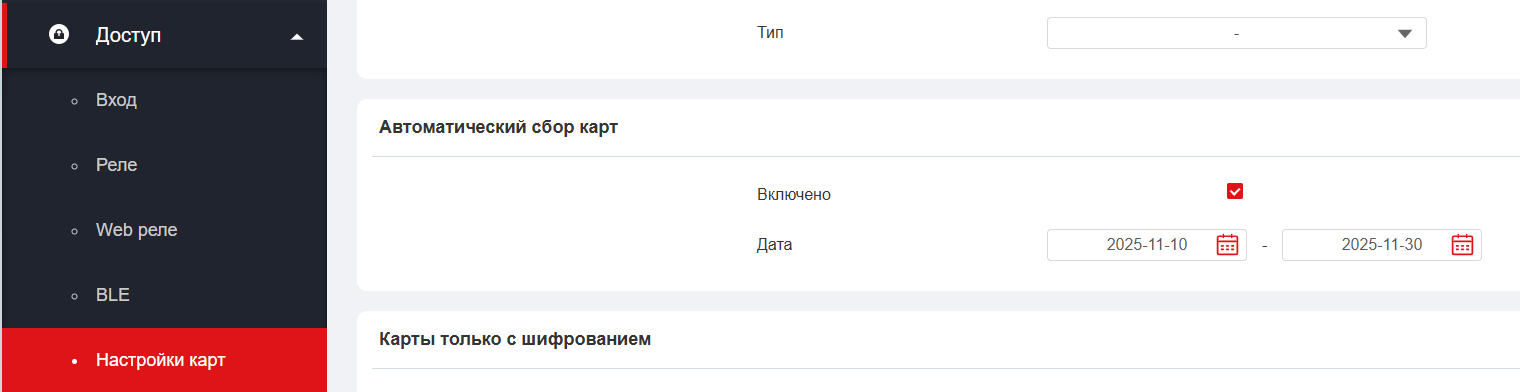

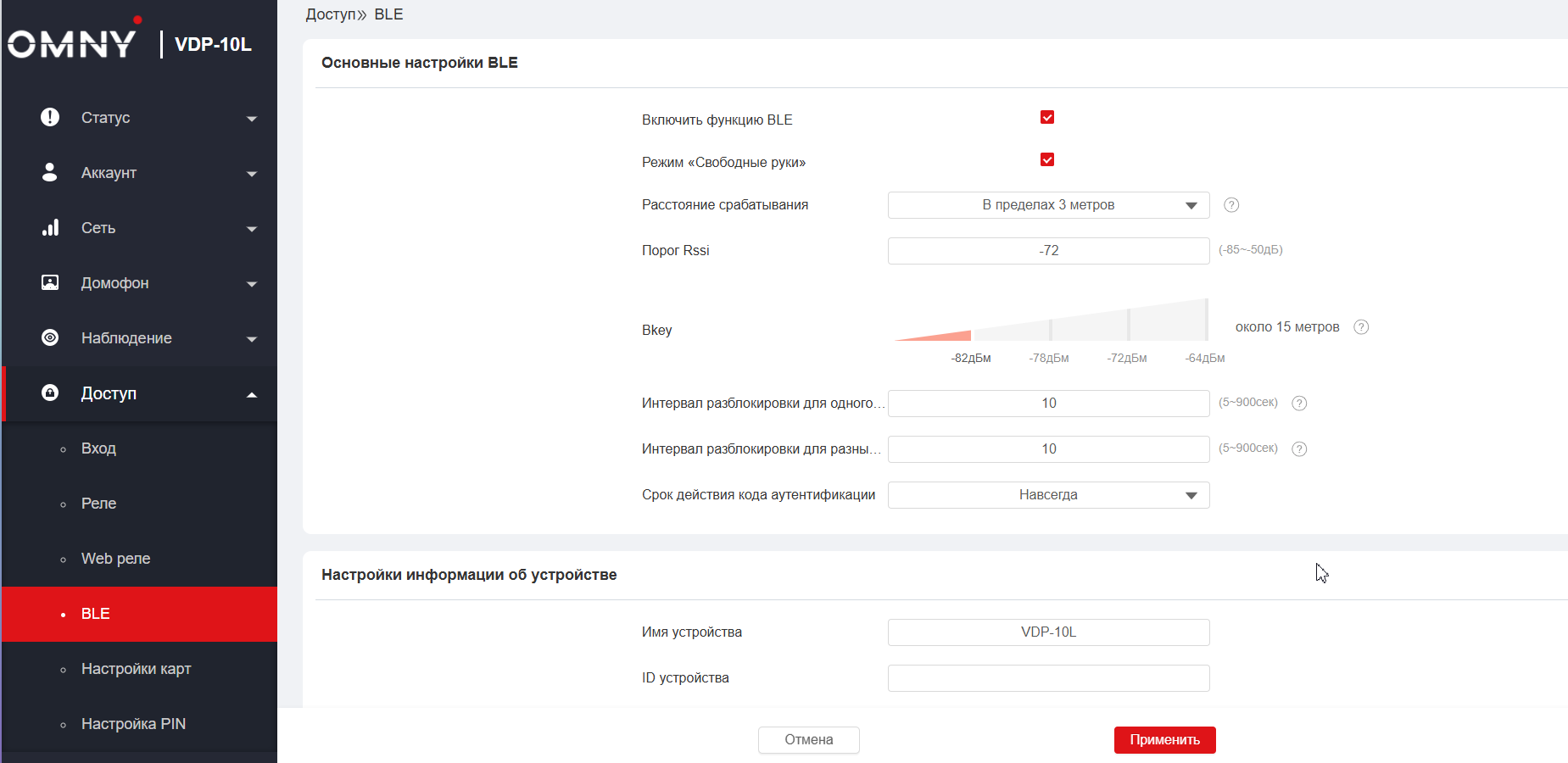

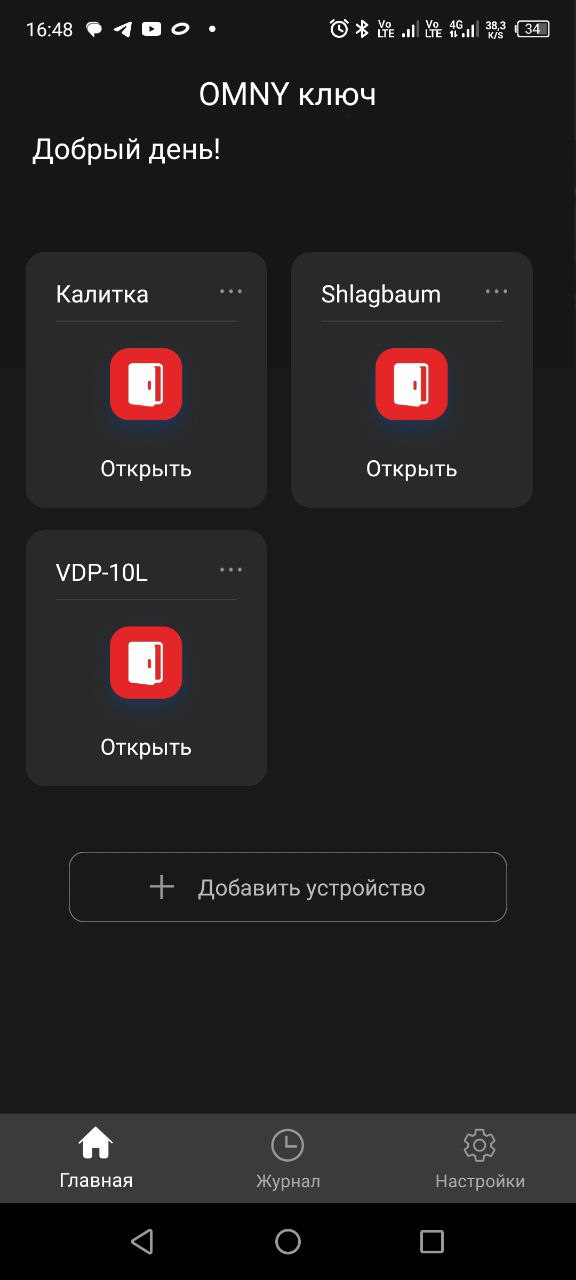

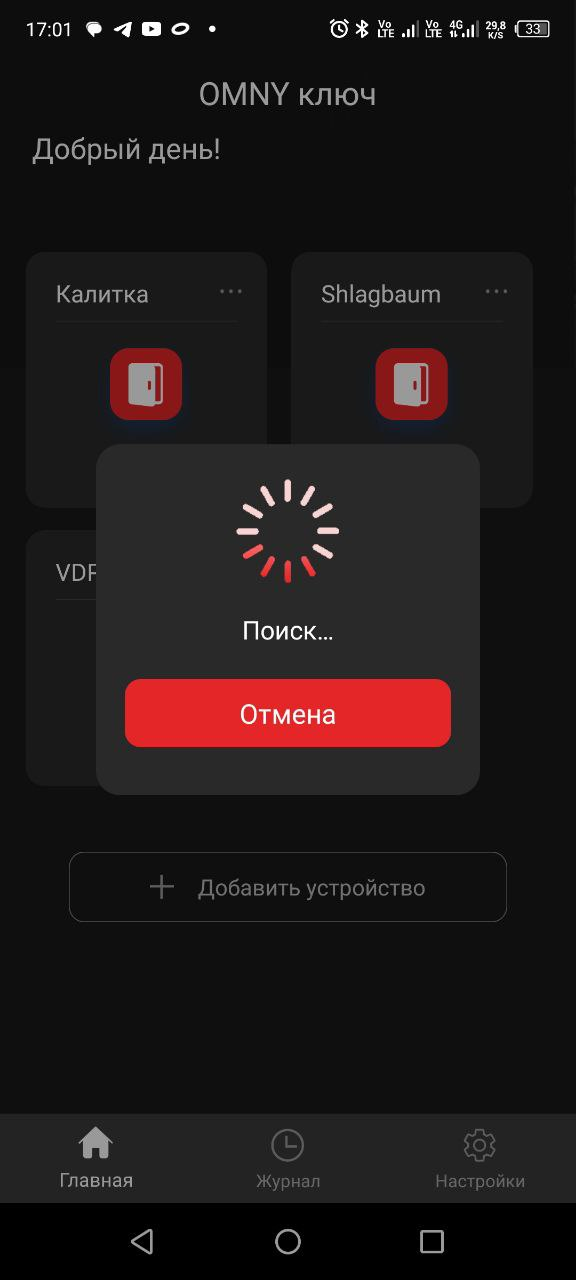

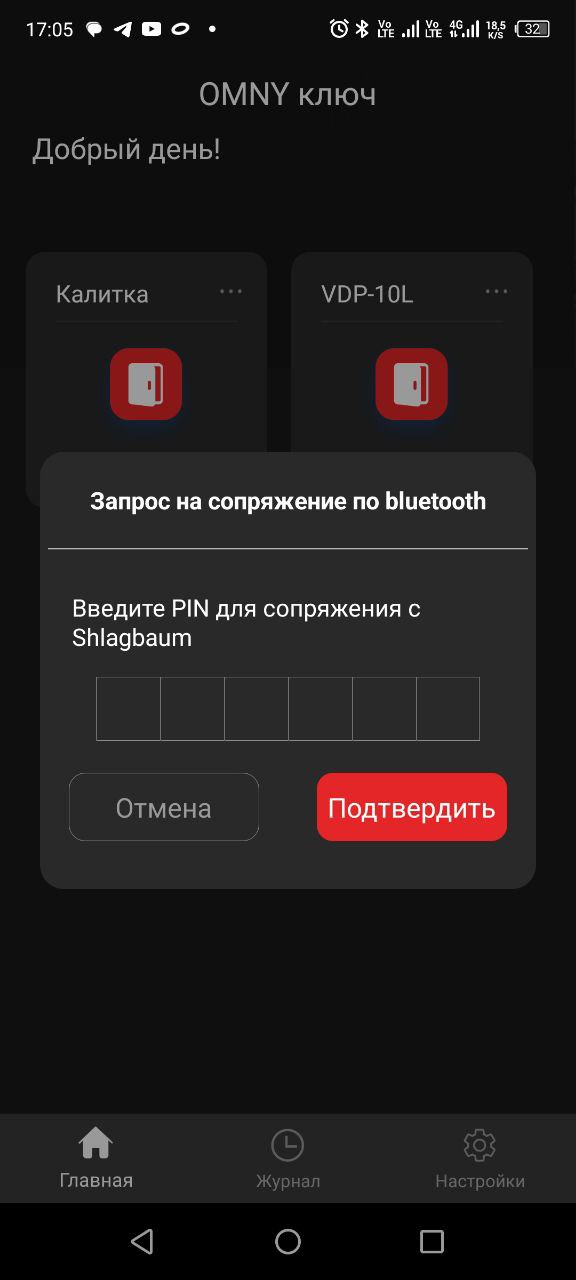

- Доступ: в этом разделе описывается управление вводом, реле, настройки пользователей, карт доступа, подключения Wiegand и т.д.

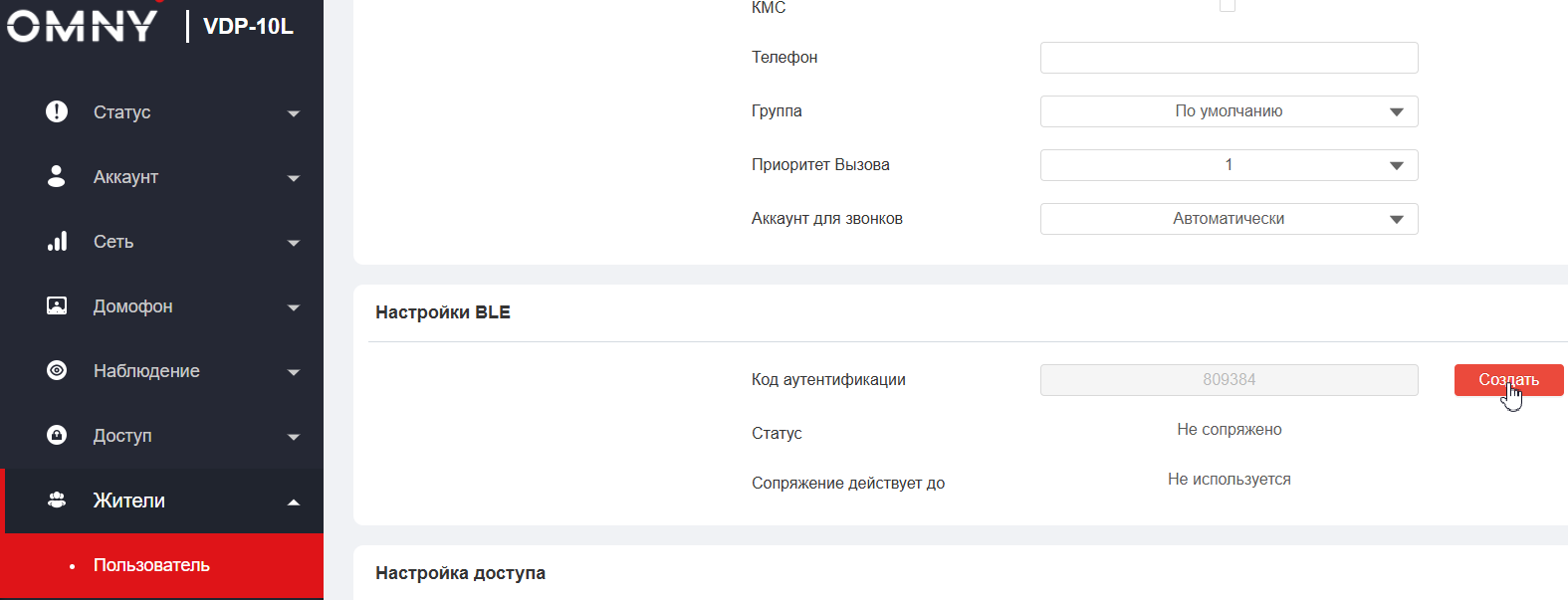

- Жители: в этом разделе рассматриваются настройки пользователей
- Устройство: в этом разделе содержатся настройки подсветки, индикации и звука.
- Настройки: этот раздел включает в себя время и язык, настройки действий, настройки двери, расписание контроля доступа.
- Система: в этом разделе рассматриваются вопросы обновления встроенного ПО, сброса и перезагрузки устройства, автоматического обновления, диагностики неисправностей, содержит пункты изменения пароля, управления сертификатами и API.
6. Время/язык
6.1.1. Настройки языка

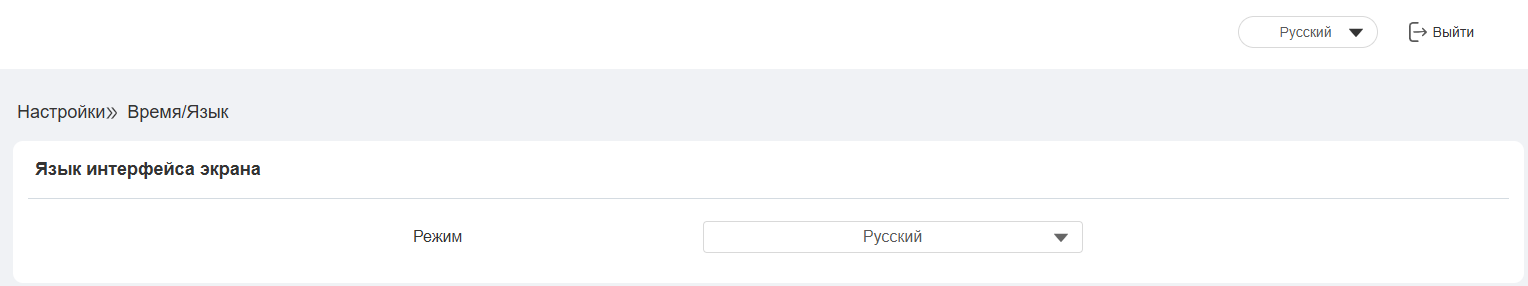

При первой настройке устройства вам может потребоваться настроить язык в соответствии с вашими потребностями, также вы можете сделать это позже, если потребуется. Язык интерфейса экрана можно настроить в разделе Настройки > Время/Язык. Настройка языка веб-интерфейса доступна с любой страницы устройства, в правом верхнем углу интерфейса.
Параметры:
- Режим: выберите необходимый язык, по умолчанию установлен русский.
6.1.2. Пользовательский язык

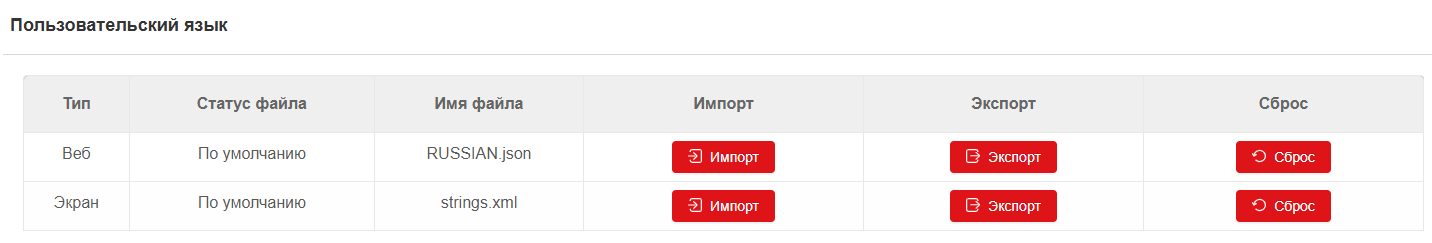

Вы можете внести правки в язык веб-интерфейса и экранного меню устройств, экспортировав файл шаблона и импортировав его после внесения изменений.
6.1.3. Настройки времени

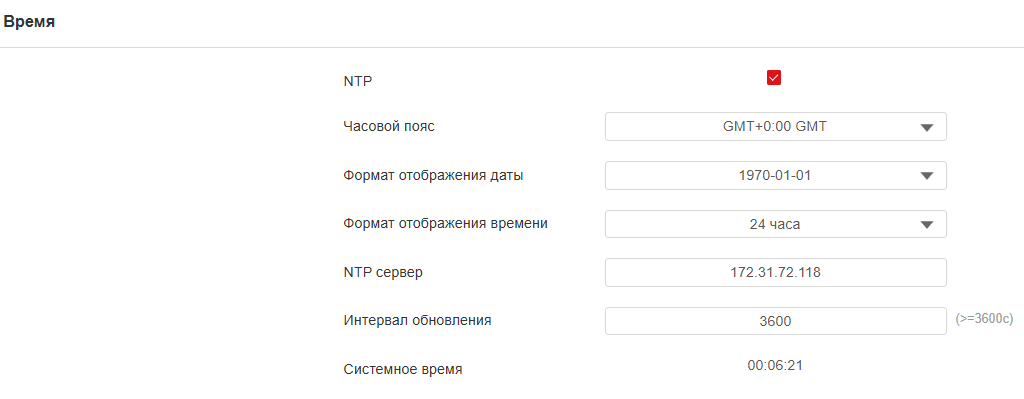

Вы можете настроить параметры времени вручную или сконфигурировать подключение к NTP-серверу для автоматической синхронизации времени и даты. При выборе часового пояса, устройство автоматически уведомит сервер NTP о часовом поясе, чтобы сервер NTP мог синхронизировать настройки часового пояса на вашем устройстве.
Для настройки перейдите в раздел Настройки > Время/Язык.
Параметры:
- NTP : при включении, дата и время устройства автоматически синхронизируются с часовым поясом и временем по сервера NTP .
- Часовой пояс: выберите выберите конкретный часовой пояс в зависимости от того, где используется устройство, а затем нажмите кнопку Применить для подтверждения. Часовой пояс по умолчанию - GMT+0.00.
- NTP сервер: IP адрес NTP сервера.
- Интервал обновления: параметр для настройки интервала между двумя последовательными запросами NTP.
- Системное время: отображает текущее установленное на устройстве время.
7. Настройка экрана и подсветки
7.1 Настройка подсветки камеры
Подсветка используется в темное время суток, когда пользователь может быть не в состоянии четко разглядеть посетителя на видео с домофона. Для настройки перейдите в раздел Устройство > Свет > Настройка > ИК подсветки
Параметры:

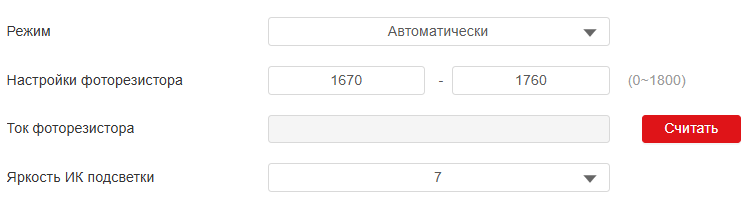

- Режим: выберите ”Автоматически” если хотите, чтобы подсветка включалась, по значению фоторезистора; выберите «Всегда выключен», чтобы не использовать подсветку; выберите «Всегда включен» выберите «Расписание», если хотите, чтобы подсветка работала только в определенный диапазон времени (можно указать диапазон не более 8 часов).
- Настройки фоторезистора: установите минимальное и максимальное значение фоторезистора на основе текущего фактического значения, которое можно получить кнопкой «Считать», чтобы обеспечить автоматическое управление. Минимальное и максимальное значения фоторезистора по умолчанию находятся в диапазоне от «0» минимум до «1800» максимум соответственно.
- Время начала: установите время включения подсветки.
- Время окончания: установите время отключения подсветки.
7.2. Подсветка клавиатуры

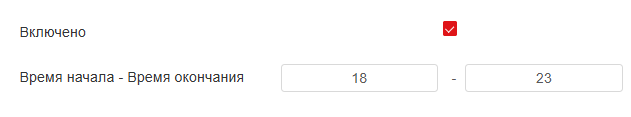

Вы можете включить или отключить светодиодную подсветку области клавиатуры в веб-интерфейсе по мере необходимости. Вы также можете установить точное время, в течение которого светодиодная подсветка клавиатуры может быть отключена для снижения потребления электроэнергии. Для настройки перейдите в раздел Устройство > Свет > Индикация области клавиатуры.
Параметры:
- Включено: включение/выключение функции.
- Время начала - Время окончания: диапазон времени в течение которого функция будет активна.
7.3. Подсветка считывателя
Вы можете включить или отключить светодиодную подсветку в области считывателя карт по мере необходимости в веб-интерфейсе. Если вы не хотите, чтобы светодиодная подсветка в области считывателя карт оставалась включенной, вы также можете установить точное время работы. Для настройки перейдите в раздел Устройство > Свет > Светодиодная подсветка зоны считывания карты.
Параметры:
- Включено: включение/выключение функции.
- Время начала - Время окончания: диапазон времени в течение которого функция будет активна.
8. Координатно-матричная система
Вызывная панель поддерживает работу с коммутаторами производства Vizit, Metakom, Eltis, Cyfral.

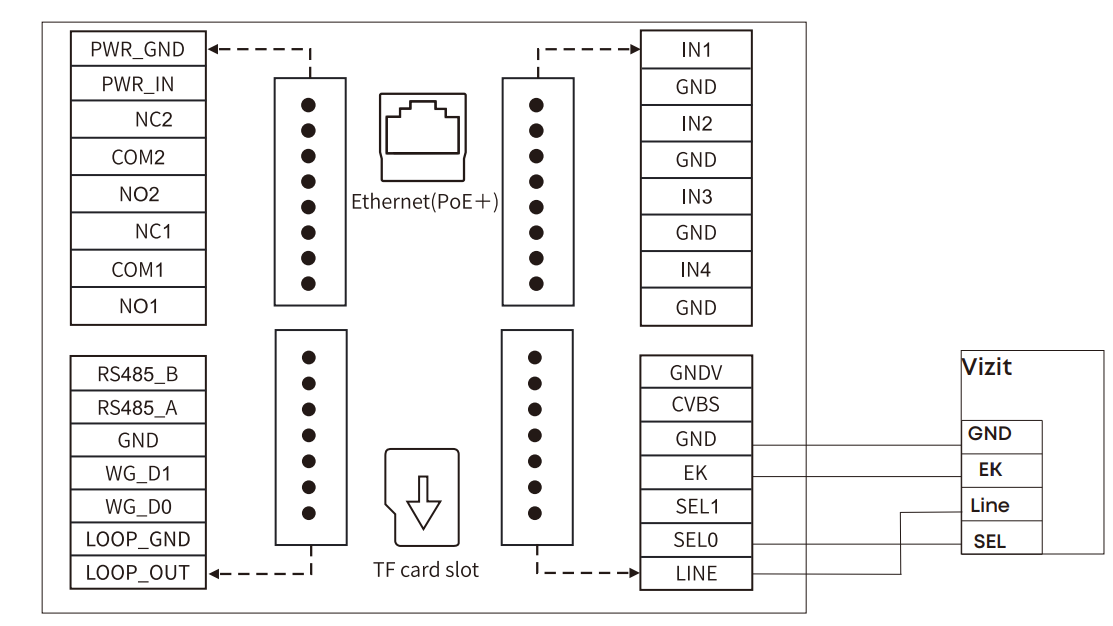

Схема подключения имеет следующий вид:
8.1. Подключение коммутаторов Vizit

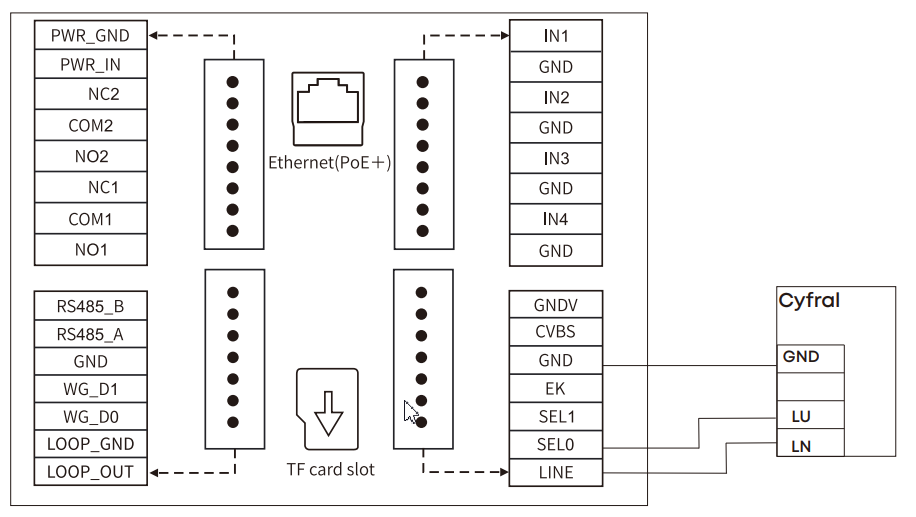

8.2. Подключение коммутаторов Cyfral

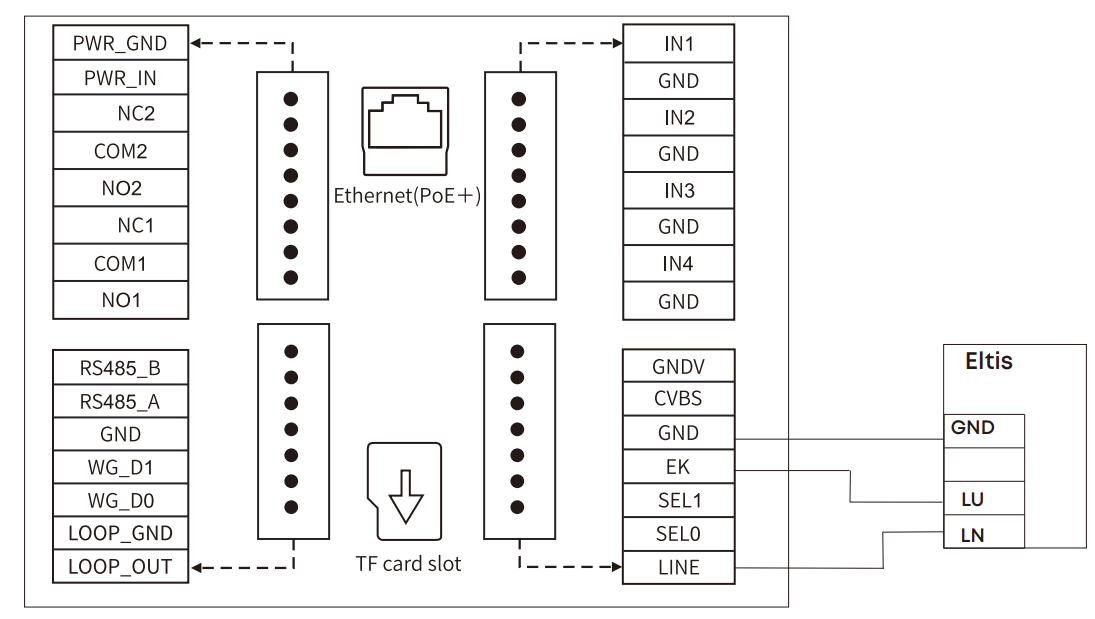

8.3. Подключение коммутаторов Eltis
Дополнение в работе...
