Настройка прямого вызова Beward DKS977957 и SNR-VDM1
В настройках вызывной панели необходимо разрешить использование одной из учетных записей SIP. В поле «Имя» и «Номер» указываем IP-адрес вызывной панели.

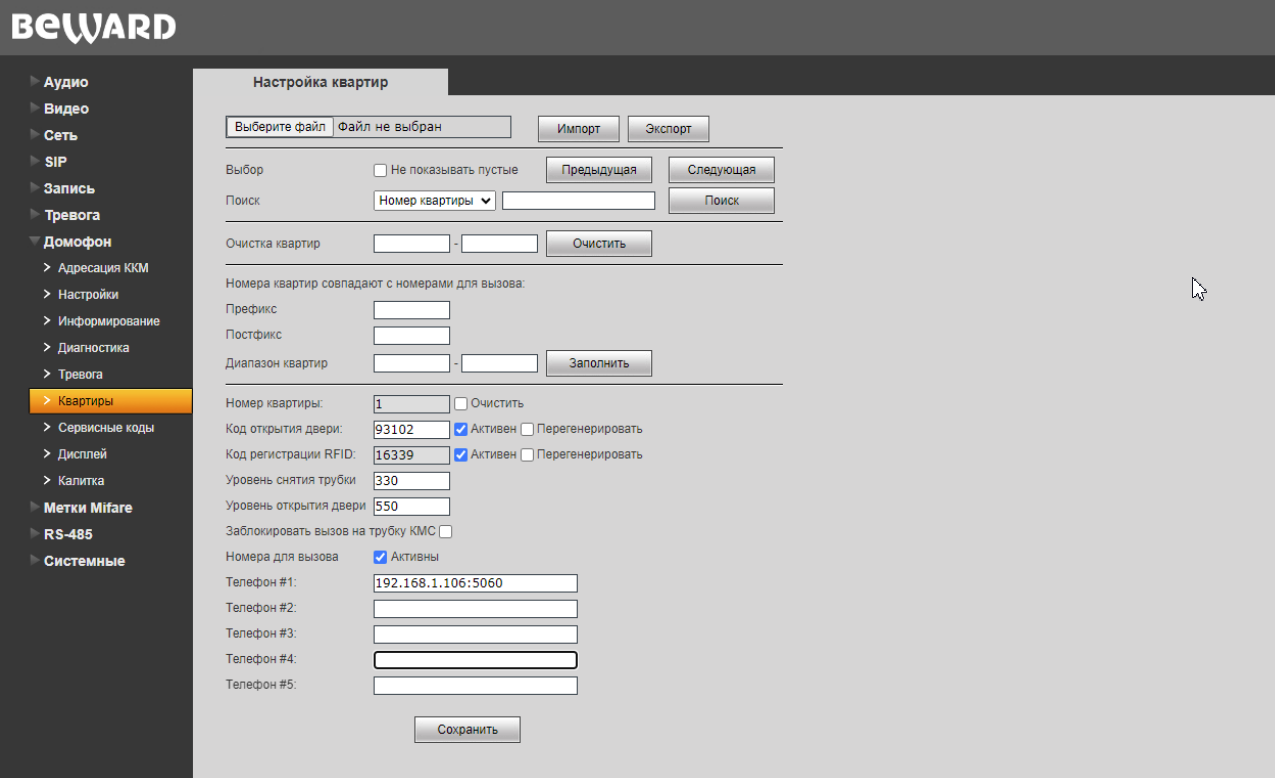

Далее указываем IP-адрес монитора квартиры. В данном примере 192.168.1.106 - IP адрес монитора SNR-VDM1. Необходимо указание порта 5060, для корректной работы.
Настройка монитора SNR-VDM1

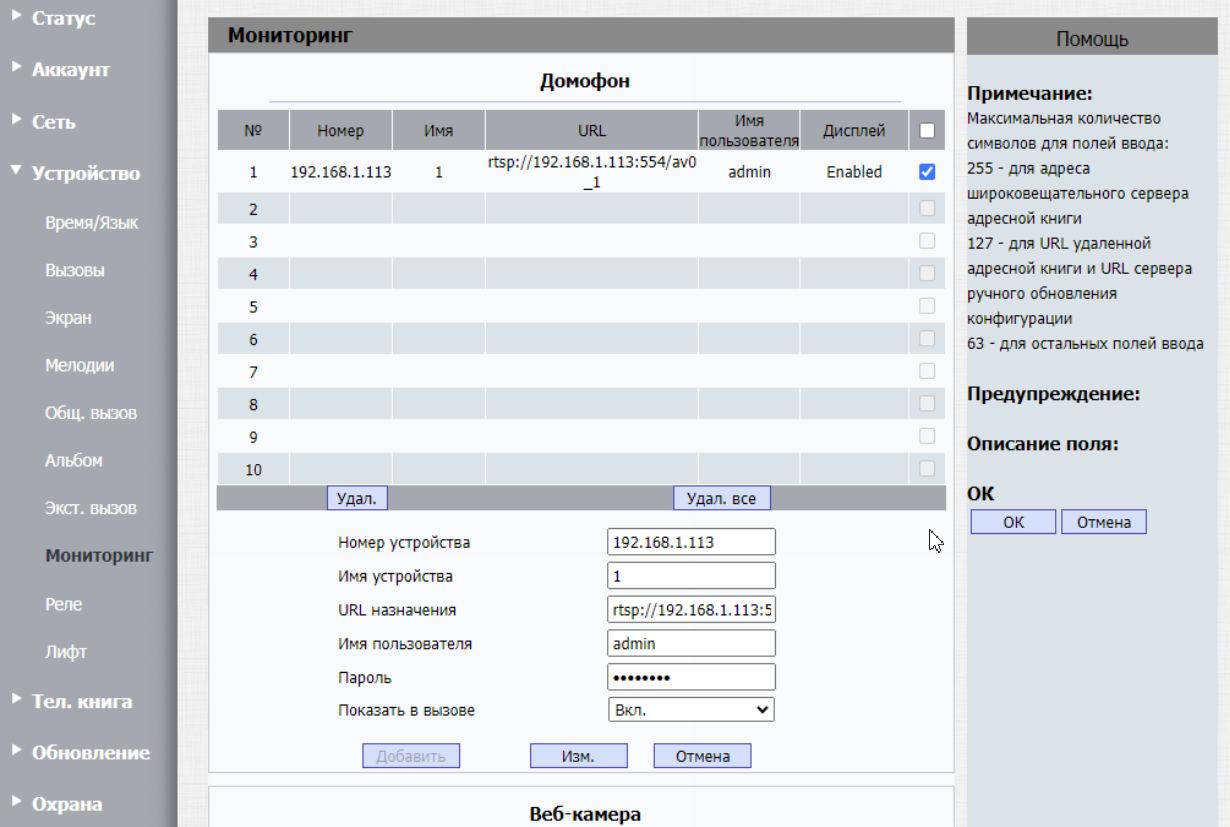

Для отображения видео с вызывной панели до принятия вызова, необходимо указать в поле «Номер» IP-адрес вызывной панели, данные авторизации (admin/admin – по умолчанию) и RTSP-поток камеры вызывной панели. Значение поля «Показывать в вызове» должно быть включено.
В данном примере 192.168.1.113 - IP адрес вызывной панели DKS977957.
RTSP-ссылка для основного видеопотока имеет вид:
rtsp://<Логин>:<Пароль>@<IP-адрес>:<Порт>/av0_0
RTSP-ссылка для дополнительного видеопотока имеет вид:
rtsp://<Логин>:<Пароль>@<IP-адрес>:<Порт>/av0_1
Пример: rtsp://192.168.1.113:554/av0_1,
Настройка работы реле

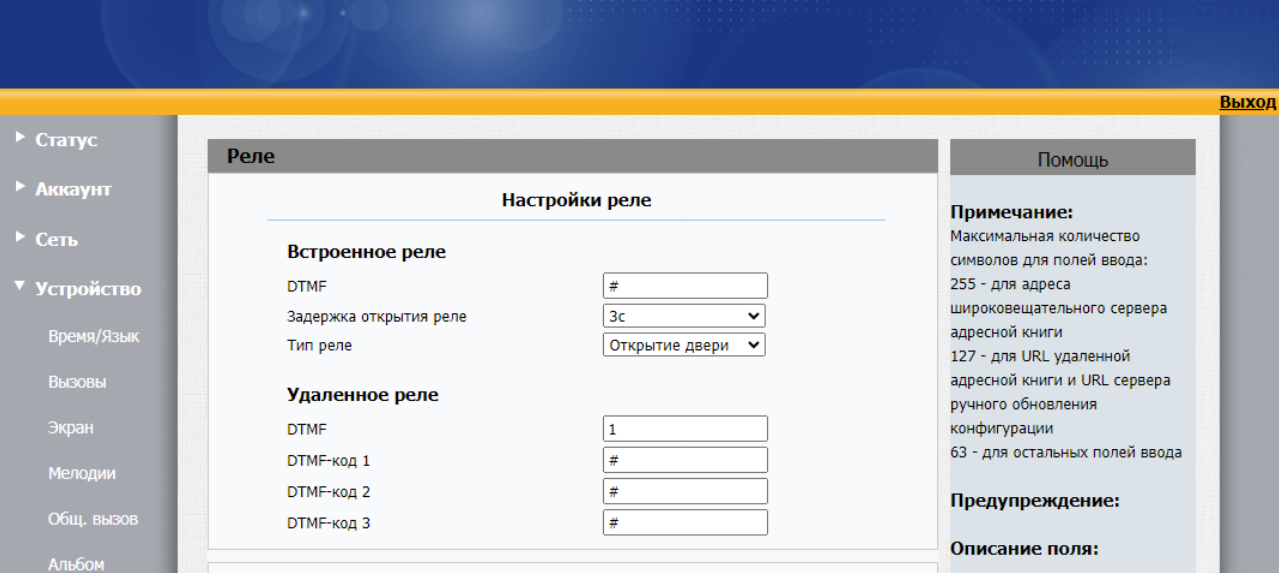

Для управления реле во время разговора, необходимо установить одинаковое значение в поле «Удаленное реле» - «DTMF» монитора SNR-VDM1,

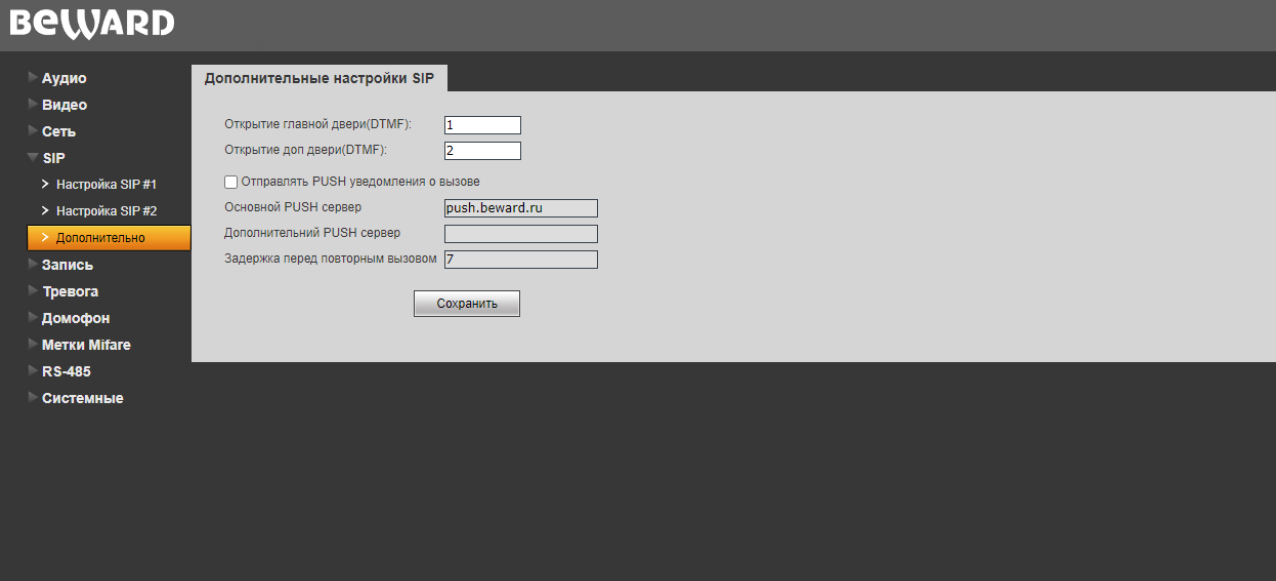

и «SIP» - Дополнительно- Дополнительные настройки SIP «Открытие главной двери» вызывной панели DKS977957.
Для управления реле вызывной панели DKS977957 могут использоваться следующие формат запросов:
URL на открытие основной двери для многоабонентской панели Beward DKS966957:
http://<Логин>:<Пароль>@<IP-адрес>:<Порт>/cgi-bin/intercom_cgi?action=maindoor
Пример: http://admin:admin@192.168.1.113:80/cgi-bin/intercom_cgi?action=maindoor
URL на открытие дополнительной двери для многоабонентской панели Beward DKS966957
http://<Логин>:<Пароль>@<IP-адрес>:<Порт>/cgi-bin/intercom_cgi?action=altdoor
Пример: http://admin:admin@192.168.1.113:80/cgi-bin/intercom_cgi?action=altdoor

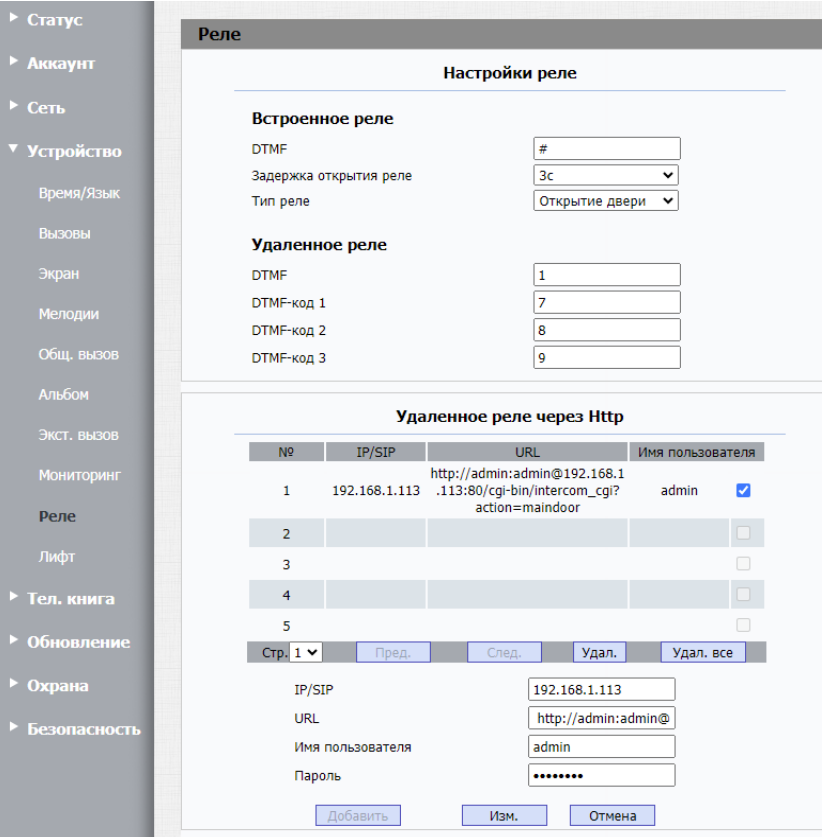

Чтобы иметь возможность открытия двери до ответа на входящий вызов, либо из режима мониторинга, в настройках монитора SNR-VDM1 необходимо добавить в раздел «Удаленно реле через HTTP» IP-адрес вызывной панели, учетные данные и необходимый URL.

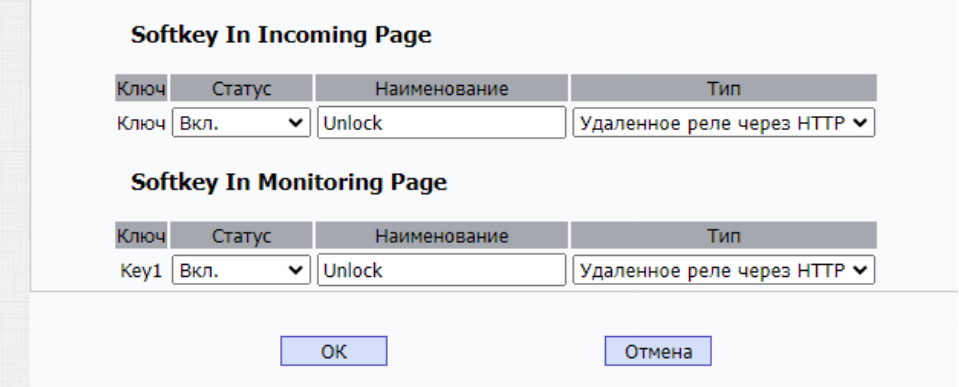

В разделах «Softkey in incoming Page» и «Softkey in Monitoring Page» необходимо установить значения в соответствии с рисунком.
