5.1. Общие сведения об AM

Функционал AM (Access Management) - управление доступом, заключается в сравнении информации из полученного сообщения (IP-адрес источника или IP-адрес источника + MAC-адрес источника) с записью в пуле адресов. При обнаружении совпадения сообщение передается, в противном случае – отбрасывается. Существует возможность сконфигурировать как список соответствия IP-адреса порту, так и IP-aдреса и MAC-адреса одновременно.

5.2. Конфигурация AM

  1. Включить функцию AM;
  2. Настроить записи в IP-таблице;
  3. Настроить MAC-IP таблице;
  4. Удалить таблицы AM;
  5. Просмотр информации о настроенной функции AM.


  1. Включить функцию AM:

Команда

Описание

am enable

no am enable

!  В режиме глобальной конфигурации

Включить функцию AM. Команда no отключает эту функцию.

am port

no am port

!  В режиме конфигурации интерфейса

Включить функцию AM на порту. Команда no отключает эту функцию.


2. Настроить записи в IP-таблице:

Команда

Описание

am ip-pool <ip-address> <num>

no am ip-pool <ip-address> <num>

!  В режиме конфигурации интерфейса

Добавить IP-адрес <ip-address> в таблицу разрешения доступа AM. Для добавления группы адресов необходимо указать количество адресов <num>, следующих за указанным <ip-address> по порядку. Команда no удаляет эту запись.


3. Настроить MAC-IP таблице:

Команда

Описание

am mac-ip-pool <mac-address> <ipaddress>

no am mac-ip-pool <mac-address> <ip-address>

!  В режиме конфигурации интерфейса

Добавить соответствие IP-адреса <ip-address> MAC-адресу <mac-address> в таблице разрешения доступа AM. Команда no удаляет эту запись.


4. Удалить таблицы AM:

Команда

Описание

no am all [ip-pool|mac-ip-pool]

!  В режиме глобальной конфигурации

Удалить все записи для таблиц ip-pool или mac-ip-pool.


5. Просмотр информации о настроенной функции AM.

Команда

Описание

show am [interface <interface-name>]

!  В режиме глобальной конфигурации

Просмотр информации об AM на интерфейсе <interface-name>

5.3. Пример конфигурации AM

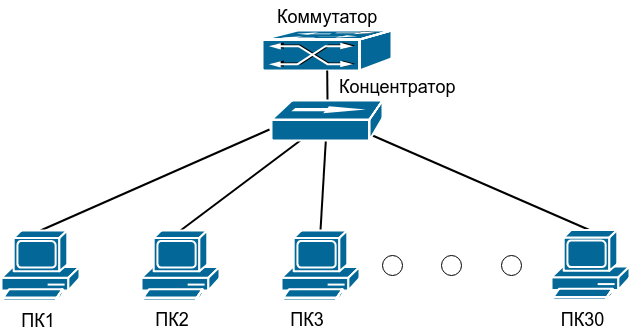

Рисунок 54.1 - Конфигурация AM


Как показано на рисунке 54.1, 30 ПК подключены через концентратор к коммутатору через интерфейс Ethernet1/0/1. IP-адреса этих ПК находятся в диапазоне от 10.0.0.1 до 10.0.0.30. Согласно политике безопасности, администратор настраивает легальными только эти 30 адресов. Коммутатор будет пересылать только пакеты от этих IP-адресов, а пакеты от других адресов отбрасывать.

Конфигурация будет выглядеть следующим образом:

Switch(config)#am enable
Switch(config)#interface ethernet1/0/1
Switch(Config-If-Ethernet 1/0/1)#am port
Switch(Config-If-Ethernet 1/0/1)#am ip-pool 10.0.0.1 10

5.4. Решение проблем с конфигурацией AM

  • По-умолчанию после включения функция AM отбрасывает сообщения от всех адресов. Для пропуска сообщений необходимо настроить IP-pool или MAC-IP-pool.
  • Для просмотра детальной информации о настроенном функционале AM используйте команду show am [interface <interface-name>].
