Обновление и восстановление ПО на коммутаторах SNR

Обновление ПО

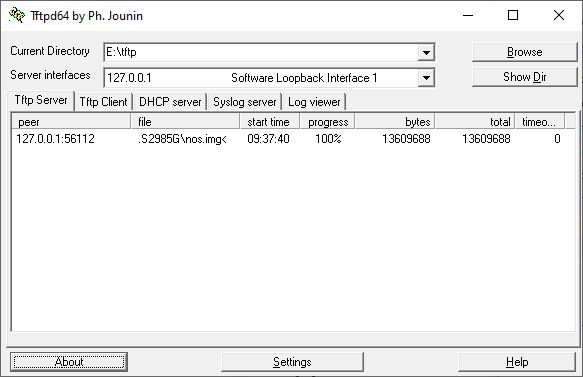

Прежде всего необходимо загрузить архив с последней рекомендуемой версией ПО для вашего коммутатора. Можно одновременно обновлять Boot-загрузчик и NOS, поочередно копируя их в ПЗУ коммутатора. Чаще всего для этого используется TFTP-сервер. Если в сети нет настроенного сервера, то можно использовать portable-версию.

Пример обновления boot.rom и nos.img с использованием TFTP-сервера

Обновление Boot-загрузчика:

SNR-S2985G-8T-POE#copy tftp://192.168.1.3/S2985G/boot.rom boot.rom

Обновление NOS:

SNR-S2985G-8T-POE#copy tftp://192.168.1.3/S2985G/nos.img nos.img

Проверка результата:

SNR-S2985G-8T-POE#show version

Пример обновления boot.rom и nos.img с использованием FTP-сервера

Обновление Boot-загрузчика:

SNR-S2985G-8T-POE#copy ftp://nag:nag192.168.1.3/S2985G/boot.rom boot.rom

Обновление NOS:

SNR-S2985G-8T-POE#copy ftp://nag:nag@192.168.1.3/S2985G/nos.img nos.img

Пример обновления boot.rom и nos.img с использованием USB-flash

Просмотр содержимого накопителя:

SNR-S2995G-24FX#dir usb:

Обновление Boot-загрузчика:

SNR-S2995G-24FX#copy usb:/S2995G/boot.rom boot.rom

Обновление NOS:

SNR-S2995G-24FX#copy usb:/S2995G/nos.img nos.img

Обновление ПО на стеке коммутаторов

Если вы обновляете ПО на коммутаторах в стеке, то необходимо указывать номер члена стека:

SNR-S2995G-24FX#copy tftp://10.10.10.10/nos.img member-10#nos.img
SNR-S2995G-24FX#copy tftp://10.10.10.10/nos.img member-11#nos.img

Обновление  NOS через HTTP

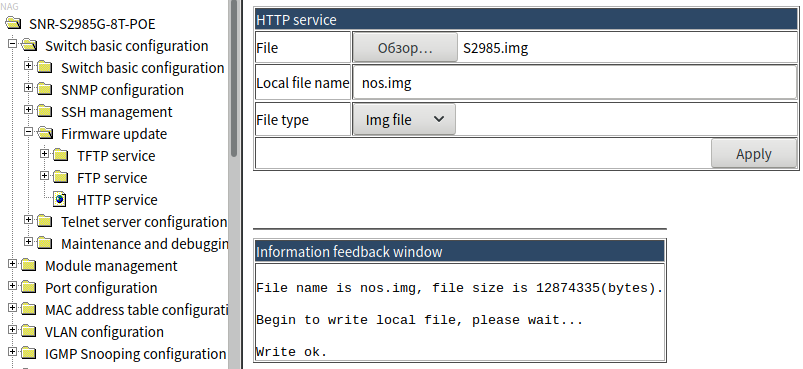

Вы можете обновить NOS через веб-интерфейс коммутатора не прибегая к использованию TFTP/FTP-сервера. Boot-загрузчик таким образом обновить нельзя. После успешного завершения загрузки образа ПО не забудьте перезагрузить коммутатор.

• Switch basic configuration -> Firmware update -> HTTP service
• Switch basic configuration -> Switch basic configuration -> Save current running-configuration

Включение TFTP/FTP-сервера на коммутаторе

Коммутаторы SNR могут быть использованы, как TFTP или FTP-сервер.

Включаем на коммутаторе TFTP-сервер:

SNR-S2995G-24FX(config)#tftp-server enable

Включаем на коммутаторе FTP-сервер:

SNR-S2995G-24FX(config)#ftp-server enable

И задаем учетную запись для доступа к коммутатору по FTP:

SNR-S2995G-24FX(config)#ip ftp username nag password nag

Использование nandflash

Некоторые линейки коммутаторов SNR оснащены nandflash памятью, которая может быть использована для хранения нескольких версий образа ПО или конфигураций.

Просмотр содержимого nandflash:

SNR-S2995G-24FX#dir nandflash:

Копирование образа ПО на nandflash:

SNR-S2995G-24FX#copy tftp://192.168.1.3/S2995G/SNR-S2995G-12(24_48)FX(TX)_7.5.3.2(R0004.0241)_nos.img nandflash:SNR-S2995G-12(24_48)FX(TX)_7.5.3.2(R0004.0241)_nos.img

Удаление файла с nandflash:

SNR-S2995G-24FX#delete nandflash:nos0154.img

Восстановление ПО из Boot-режима

Если ПЗУ коммутатора не содержит образа ПО или его пришлось отформатировать (format flash:), то восстановление ПО необходимо проводить в Boot-режиме.

Если на лицевой панели коммутатора имеется MGMT-порт, то следует использовать именно его для для подключения к сегменту сети с файловым сервером. Если такого порта нет, то можно использовать 1-й порт.

Для входа в Boot-режим необходимо нажать сочетание клавиш Ctrl+b при загрузке коммутатора.

Смотрим настройки:

[Boot]: showconfig
Host IP Address: 10.1.1.1
Server IP Address: 10.1.1.2

Далее применяем необходимую нам конфигурацию:

[Boot]: setconfig
Host IP Address: [10.1.1.1] 192.168.1.1
Server IP Address: [10.1.1.2] 192.168.1.3

Проверяем доступ до коммутатора командой 'ping':

[Boot]: ping 192.168.1.3

Загружаемся с образа ПО на TFTP-сервере:

[Boot]: run tftp:S2985G/nos.img

Зайдя в привилегированный режим, записываем образ ПО с помощью команды 'copy':

copy tftp://192.168.1.3/S2985G/nos.img nos.img

Иногда из Boot-режима может потребоваться обновить boot.rom. Рассмотрим порядок действий.

Загружаем boot.rom:

[Boot]: load S2985G/boot.rom

Записываем его:

[Boot]: write boot.rom

Использование основной и резервной версии ПО

Коммутаторы SNR позволяют хранить несколько версий nos.img и использовать одну из них как основную, а в случае невозможности загрузиться с основного образа, сделать это с резервной.

SNR-S2985G-8T-POE#boot img nos.img primary
flash:/nos.img will be used as the primary img file at the next time!

SNR-S2985G-8T-POE#boot img 221.img backup
flash:/221.img will be used as the backup img file at the next time!

Проверим конфигурацию:

SNR-S2985G-8T-POE#show boot-files
Booted files on switch
The primary img file at the next boot time:       flash:/nos.img
The backup img file at the next boot time:        flash:/221.img
Current booted img file:                          flash:/nos.img

The startup-config file at the next boot time:    NULL
Current booted startup-config file:               NULL

Восстановление лицензии ПО

По некоторым причинам вы можете столкнуться с потерей лицензии на коммутаторе (например, загрузка неверного образа ПО). В таком случае вы увидите приглашение ко вводу лицензии:

Switch(licence)>

В таком случае необходимо создать обращение на support.nag.ru и приложить вывод команды 'show version'. В ответ вы получите лицензионный ключ.  После этого нужно применить команду 'license', а вторым действием применить полученный ключ. Лицензия восстановится.

License is valid,now system will start!
Switch>
Registration is successful.
Switch>

Сброс пароля из boot-режима

Если по какой-то причине вы не знаете пароль от коммутатора, то можно загрузиться с пустой конфигурацией.

[Boot]: boot startup-config null
[Boot]: run

Установка пароля на boot-режим

[Boot]: setbootpassword
