Информация

Реквизиты доступа, установленные по умолчанию:

WEB-interface

  • Логин: admin
  • Пароль: snradmin

Пароль администратора, для настройки с экрана устройства:

  • 456789

Комплект поставки


  • Дюбель - 2 шт

  • Шуруп 4x25 - 2 шт

  • Винт M4x30 - 2 шт

  • 11-и пиновый коннектор - 1 шт

  • Кронштейн настенный - 1 шт

  • 10-и пиновый коннектор - 1 шт

  • Интерком-панель SNR-VDM1 - 1 шт



Внешний вид

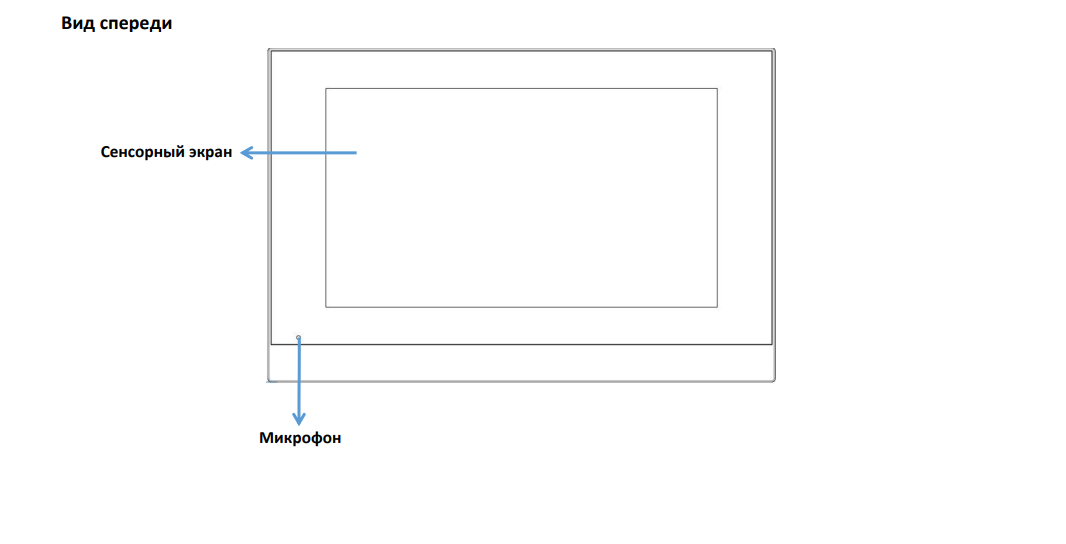

Вид спереди

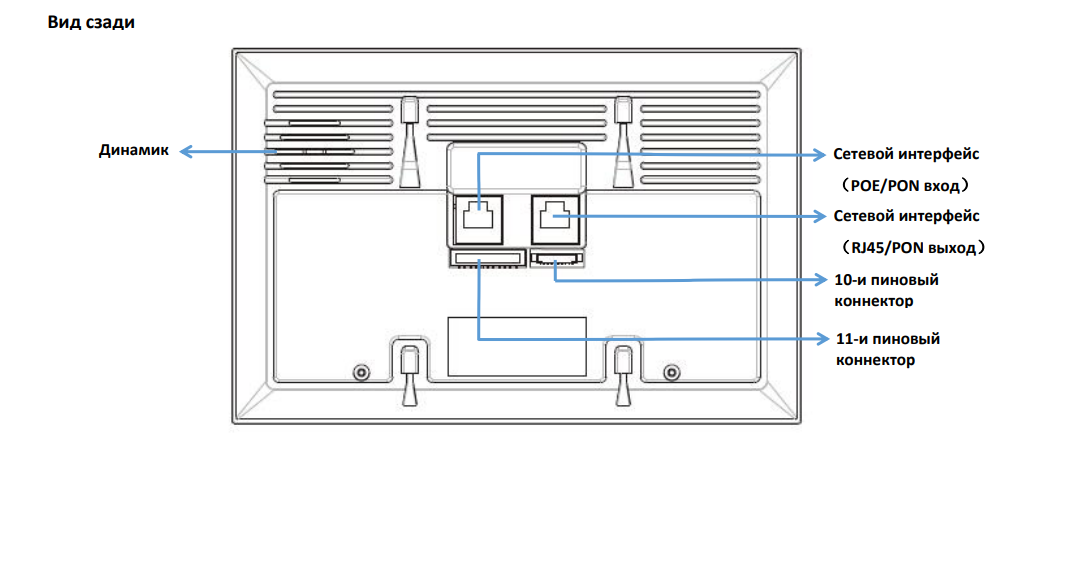

Вид сзади

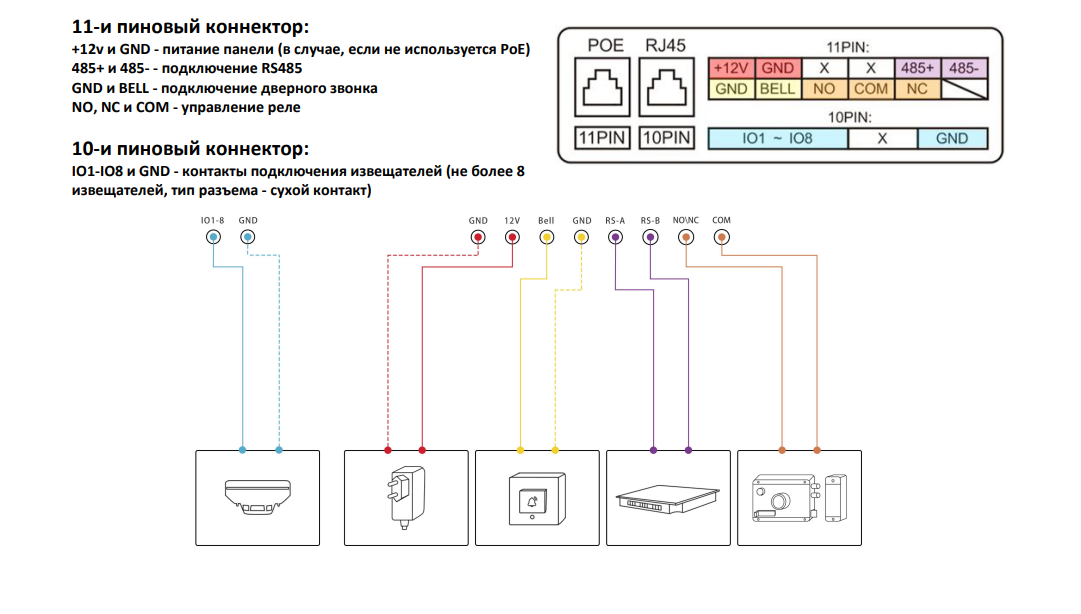

Коннекторы панели

Монтаж на стену

Монтаж без  использования монтажной коробки



  • С помощью маркера отметьте два отверстия сквозь кронштейн панели

  • Убедитесь, что все кабели  проходят через отверстие, а свободного пространства в стене хватает для установки панели на кронштейн

  • С помощью дрели или шуруповерта просверлите отверстия для дюбелей в стене

  • Диаметр отверстий должен быть 5мм, а расстояние между ними 60мм.


  • Установите дюбели из комплекта поставки в получившиеся отверстия в стене


  • Приложите  кронштейн к стене и зафиксируйте его с помощью шурупов из комплекта поставки, вкрутив их в ранее установленные дюбели


Монтаж с использованием монтажной коробки




  • Установите монтажную коробку в ранее приготовленное отверстие в стене

  • Убедитесь, что коробка надежно закреплена, а все ка кабели находятся внутри монтажной коробки


  • Установите кронштейн панели на монтажную коробку с помощью винтов M4x30 из комплекта поставки в специальные отверстия, расстояние между отверстиями должно быть 60 мм

Установка устройства на кронштейн


  • Приложите панель на кронштейн таким образом, чтобы 4 фиксирующих  лапки кронштейна зашли в пазы панели
  • Аккуратно нажмите на панель, чтобы защелкнуть ее на кронштейне
