Базовая настройка FreeRadius

Прежде чем настраивать коммутатор для работы с рассматриваемыми технологиями, вначале нужно установить и настроить сервер аутентификации, в нашем случае это будет freeradius. В простейшем случае после установки сервиса freeradius достаточно добавить пользователей в файл /etc/freeradius/3.0/users. Учетная запись 'nag' будет использоваться для 802.1X-метода аутентификации, а учетная запись 'b8-27-eb-ea-05-e1', которая является MAC-адресом сетевого принтера, для метода MAB. Обе они будут иметь VLAN_ID 20.

/etc/freeradius/3.0/users
nag Cleartext-Password := "nag"
        Tunnel-Type = 13,
        Tunnel-Medium-Type = 6,
        Tunnel-Private-Group-ID = "20"

b8-27-eb-ea-05-e1 Cleartext-Password := "b8-27-eb-ea-05-e1"
        Tunnel-Type = 13,
        Tunnel-Medium-Type = 6,
        Tunnel-Private-Group-ID = "20"

где:

  • 13 - Virtual LANs (VLAN);
  •  6 - стандарт 802;
  • 20 - VLAN_ID.

Подробнее о всех возможных значениях вы можете прочитать пройдя по ссылке. Перезапустим сервис freeradius и начнем настройку коммутатора.

IEEE 802.1X

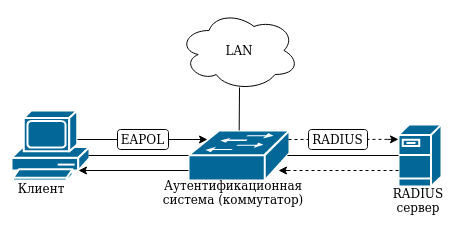

Стандарт IEEE 802.1X определяет клиент-серверный контроль доступа и протокол аутентификации, который препятствует подключению к сети неавторизованных пользователей. Сервер аутентификации проверяет подлинность каждого клиента, подключенного к коммутатору до того, как сервисы предоставляемые коммутатором или локальной сетью станут доступны ему.

И коммутатор и клиент могут инициировать аутентификацию. Коммутатор делает это, когда состояние порта меняется с DOWN на UP или периодически, пока клиент за портом не  аутентифицирован. Для этих задач коммутатор использует протоколы EAPOL (extensible authentication protocol over LAN) и RADIUS (remote authentication in dial-in user service). Рассмотрим, что происходит, когда новое сетевое устройство с поддержкой 802.1X подключается к порту коммутатора.

Принцип работы

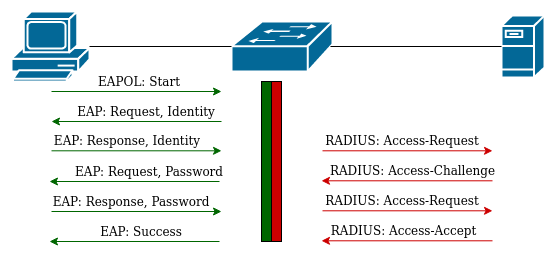

  1. Устройство (supplicant) инициирует аутентификацию, посылая EAPOL-Start-фрейм на мультикастовый MAC-адрес 01:80:c2:00:00:03.
  2. Коммутатор получает этот кадр, с этого момента он начинает выступать в роли промежуточного устройства (authenticator) между клиентом и сервером аутентификации (RADIUS). В ответ посылается EAP-фрейм Request/Identity, предлагающий клиенту представиться.
  3. Клиент отвечает EAP-фреймом Response/Identity, содержащим имя пользователя. Эта информация добавляется в пакет протокола RADIUS Access-Request и в числе прочих атрибутов пересылается серверу аутентификации.
  4. Сервер аутентификации отправляет на IP-адрес коммутатора RADIUS-пакет Access-Challenge с запросом пароля для данного имени пользователя. Коммутатор отправляет этот запрос клиенту EAP-фрейм с запросом пароля.
  5. Клиент отправляет в ответ EAP-фрейм со своим паролем, который пересылается коммутатором серверу аутентификации в Access-Request пакете. Если клиент идентифицирован, то в ответ посылается пакет Access-Accept.
  6. Коммутатор посылает клиенту EAP-фрейм EAP-Success. На этом этапе порт аутентифицирован. В случае, если устройство пришлет EAP-фрейм Logoff, порт вернется в исходное состояние.

Информация:

Рассмотрен базовый пример. В случае использования таких протоколов шифрования, как MD5 и MSCHAPv2 в процесс аутентификации добавятся кадры протокола TLS.

Пример настройки

Сервер RADIUS имеет IP-адрес 192.168.1.3 и открытый ключ шифрования 'testing123':

(config)#radius-server authentication host 192.168.1.3 key testing123
(config)#aaa enable

Создадим необходимые VLAN:

(config)#vlan 20;100

Включим 802.1X глобально и на порте:

(config)#dot1x enable
(config)#int e1/0/2
(config-if-ethernet1/0/2)#dot1x enable

Зададим port-based метод аутентификации и гостевую VLAN для тех, кто не прошел ее:

(config-if-ethernet1/0/2)#dot1x port-method portbased
(config-if-ethernet1/0/2)#dot1x guest-vlan 100

Подключим устройство , использующее учетную запись 'nag', и проверим результат:

#sh dot1x interface e1/0/2

802.1X is enabled on port Ethernet1/0/2
Authentication Method:Port based
Configured Access Vlan 1, Guest Vlan 100, Current Vlan 20
  Status        Authorized
Port-control        Auto
  Supplicant        f0-de-f1-19-d5-eb

VLAN id 20
Authenticator State Machine
  State         Authenticated

Backend State Machine
  State         Idle

Reauthentication State Machine
  State         Stop

Как видно, устройство успешно авторизовалось, передав свои логин/пароль, заданные в настройках подключения.

MAB

Многие сетевые устройства не имеют специального ПО для работы с 802.1X, в таких случаях можно использовать технологию MAB (mac authentication bypass), которая использует MAC-адрес устройства, как логин/пароль для аутентификации через RADIUS. При таком способе используются только два RADIUS-пакета:

  • Access-Request, содержащий в опциях логин/пароль клиента;

  • Access-Success, отправляемый сервером аутентификации, если клиент идентифицирован.

Информация:

MAB поддерживает в качестве сервера аутентификации только RADIUS.

Пример настройки

Важно отметить, что для использования функционала guest-vlan в случае с MAB необходимо использовать hybrid-порт. Включим поддержку MAB глобально:

(config)#mac-authentication-bypass enable

Затем на порте:

(config)#int e1/0/3
(config-if-ethernet1/0/3)#mac-authentication-bypass enable

Ограничим максимальное количество MAC-адресов на порте до одного (три по умолчанию):

(config-if-ethernet1/0/3)#mac-authentication-bypass binding-limit 1

Настроим порт в режиме hybrid и укажем используемые VLAN:

(config-if-ethernet1/0/3)#switchport mode hybrid
(config-if-ethernet1/0/3)#switchport hybrid allowed vlan 20;100 untag
(config-if-ethernet1/0/3)#switchport hybrid native vlan 100

Зададим гостевую VLAN:

(config-if-ethernet1/0/3)#mac-authentication-bypass guest-vlan 100

Проверим результат:

#sh mac-authentication-bypass interface e1/0/3

Interface Ethernet1/0/3 user config:
MAB enable: Enable

Binding info: 1
--------------------------------------------------------
MAB Binding built at Sun Jan  1 02:24:02 2006
 	VID 20, Port: Ethernet1/0/2
 	Client MAC: b8-27-eb-ea-05-e1
 	Binding State: MAB_AUTHENTICATED
 	Binding State Lease: 169 seconds left

На одном порте возможно одновременно использовать MAB и 802.1X аутентификации, но без использования guest-vlan для последней. В нашем примере с hybrid-портом неаутентифицированный 802.1X-пользователь все равно окажется в VLAN 100, т.к. он native.

(config-if-ethernet1/0/3)#dot1x enable
(config-if-ethernet1/0/3)#dot1x port-method portbased

Теперь подключим к порту 1/0/3 устройство с 802.1X аутентификацией и проверим результат:

#sh dot1x interface ethernet 1/0/3

802.1X is enabled on port Ethernet1/0/3
Authentication Method:Port based
Configured Native Vlan 100, Guest Vlan 100, Current Vlan 20
  Status        Authorized
Port-control        Auto
  Supplicant        f0-de-f1-19-d5-eb

VLAN id 20
Authenticator State Machine
  State         Authenticated

Backend State Machine
  State         Idle

Reauthentication State Machine
  State         Stop

Подключим к порту e1/0/3 устройство с неверными учетными 802.1X данными и проверим результат:

#sh dot1x interface e1/0/3

802.1X is enabled on port Ethernet1/0/3
Authentication Method:Port based
Configured Native Vlan 100, Guest Vlan 0, Current Vlan 100
  Status        Unauthorized
Port-control        Auto
  Supplicant        f0-de-f1-19-d5-eb

VLAN id 100
Authenticator State Machine
  State         Held

Backend State Machine
  State         Idle

Reauthentication State Machine
  State         Stop
