Параметры доступа, установленные по умолчанию:
WEB-interface
- Логин: admin
- Пароль: admin
Пароль администратора, для настройки с экрана устройства:
- *2396#
1. Характеристики модели
| Модель | OMNY VDP-10L |
|---|---|
| Камера | 1/2.7”, CMOS, 2Мп, 1920x1080 |
| Угол обзора | 123° (Г), 69°(В) |
| Минимальная освещенность | 0,1 lux |
| Подсветка | Автоматическая, LED |
| Экран | Цветной жидкокристаллический 2.8” |
| SIP | SIP v1 (RFC2543), SIP v2 (RFC3261) |
| Поддерживаемые кодеки | G.711a, G.711μ, G.722, H.264 |
| DTMF | In-band, RFC2833, SIP Info |
| Считыватель | Em-marin, Mifare (SL1, SL3), NFC, BLE |
| Максимальное число пользователей | 10 000 пользователей, 5000 групп |
| Максимальное число карт | 50 000 |
| Слот под карту памяти | Есть |
Число реле | 2 |
| Число входов | 4 |
| Тип монтажа | Накладной/врезной |
| Степень защиты | IP65,IK08 |
| Питание | 12В, 1A; PoE |
| Рабочая влажность | 10~90% |
| Рабочая температура | -40°C - +60°C |
| Размеры устройства без монтажного комплекта | 301 х 106 х 38 |

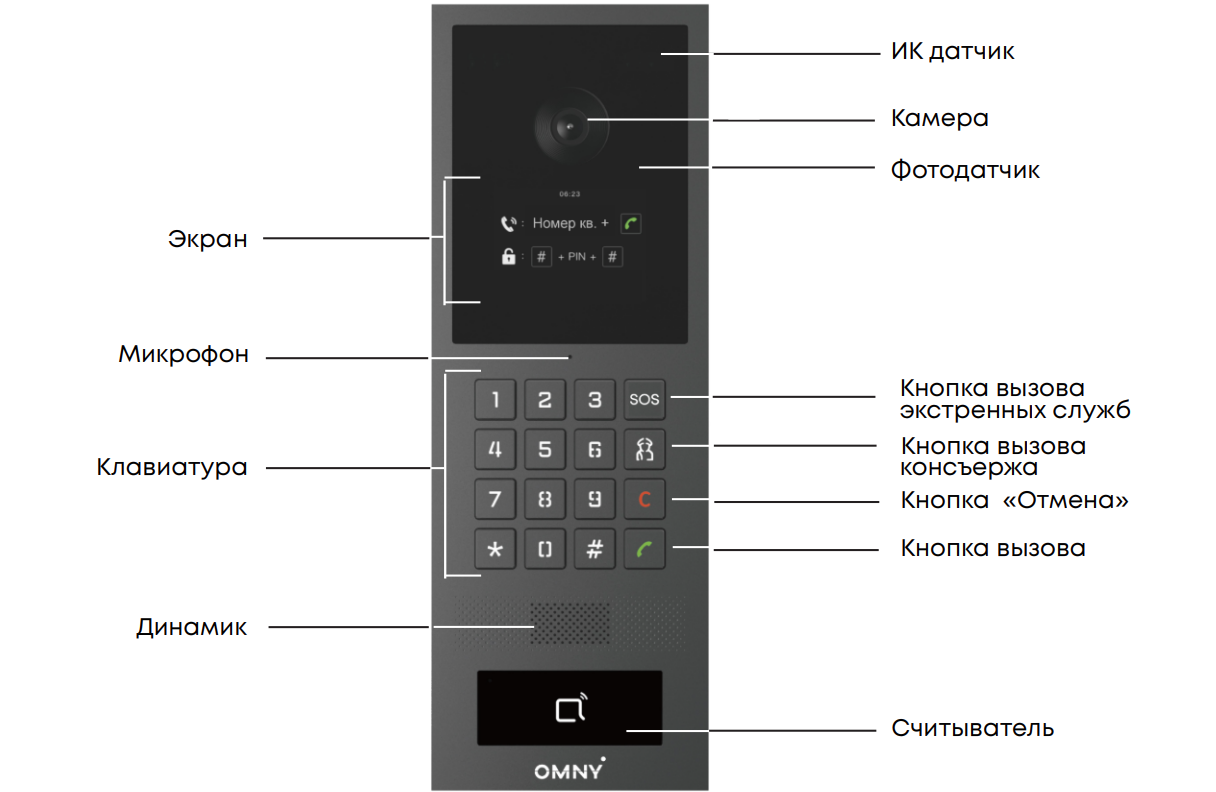

2. Внешний вид

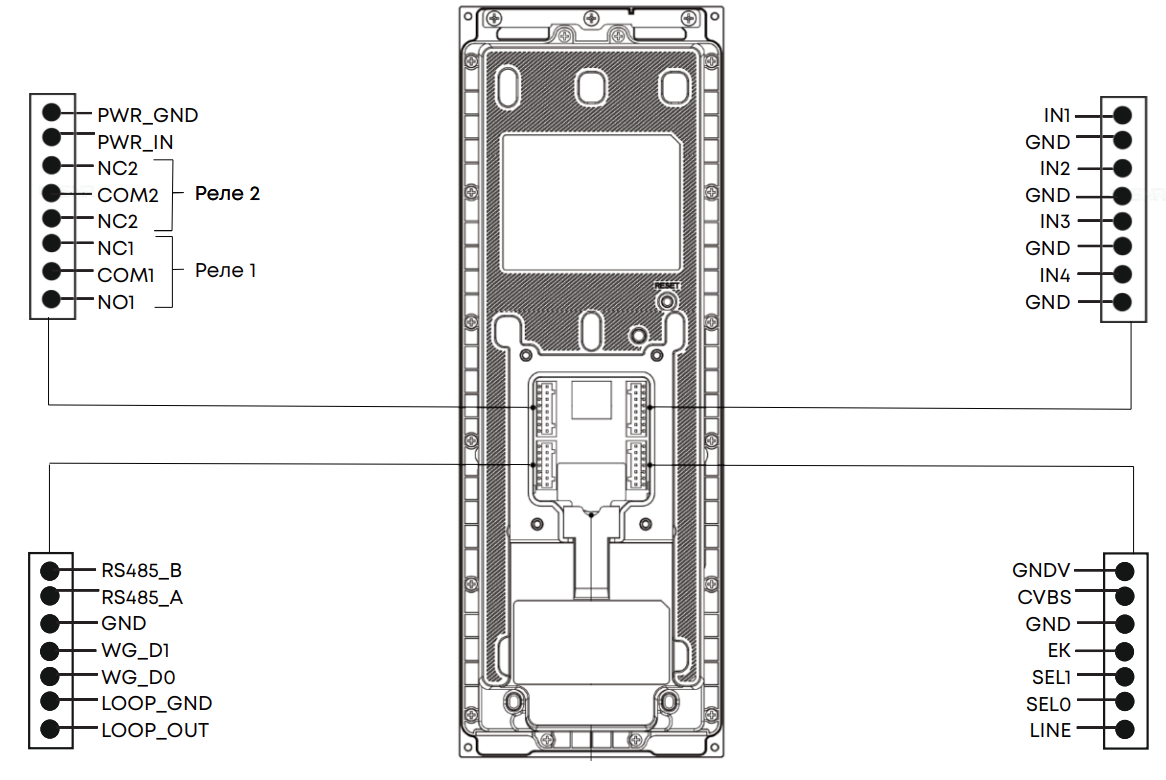

3. Подключение
| Описание | Наименование контакта |
|---|---|
Питание устройства | PWR_GND (-12В) |
| PWR_IN (+12В) | |
Реле 2 | NC |
| COM | |
| NO | |
Реле 1 | NC |
| COM | |
| NO | |
| RS-485 | RS485B |
| RS485A | |
Вход/Выход Wiegand | GND |
| WG_D1 | |
| WG_D0 | |
| Подключение индукционной петли | LOOP_GND |
| LOOP_OUT | |
| Вход 1 | IN1 |
| GND | |
| Вход 2 | IN2 |
| GND | |
| Вход 3 | IN3 |
| GND | |
| Вход 4 | IN4 |
| GND | |
Подключение коммутатора КМС | GND |
| EK | |
| SEL1 | |
| SEL0 | |
| Line |
При подключении реле или электромагнитного замка, необходимо защитить домофон от превышения напряжения при отключении индуктивной нагрузки. Для этого необходимо использовать диод 1А / 200В (входит в комплект поставки). Подключается к устройству, согласно схеме.
4. Монтаж

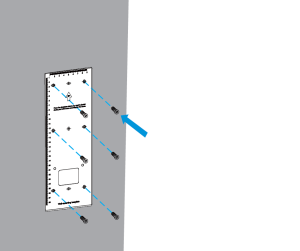

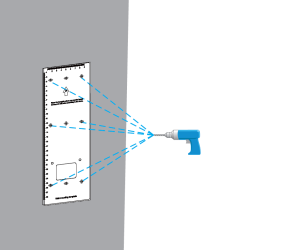

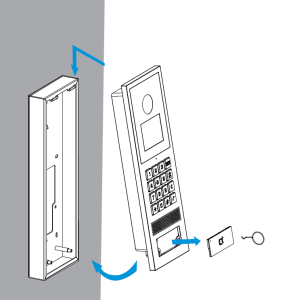

Разместите монтажный шаблон на стене в месте необходимой установки. Сделайте 6 отверстия.
Вставьте в отверстия дюбели входящие в комплект по ставки монтажного комплекта.

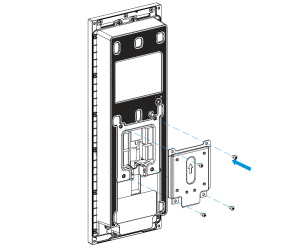

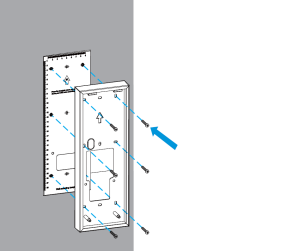

Установите настенный кронштейн.
Подключите провода к разъемам, установите заглушку и закрепите заднюю крышку.
Установите VDP-10L на кронштейн. Используя специальный ключ, снемите крышку считывателя.
Зафикируйте устройство винтами, вставьте крышку считывателя. Установка завершена.
5. Доступ к устройству
5.1 Получение IP адреса

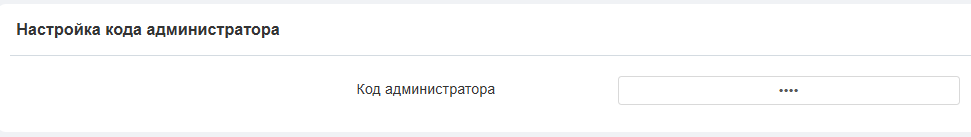

По умолчанию устройство находится в режиме DHCP. Чтобы узнать IP-адрес, после включения введите комбинацию *2396# для доступа к меню настроек, далее нажмите 1 (Системная информация) для проверки IP адреса и статуса подключения. Вы можете изменить код доступа к меню настроек в разделе Система > Безопасность > Настройка кода администратора.
Параметры:
- Код администратора: 4-значный код, для доступа к меню настроек.

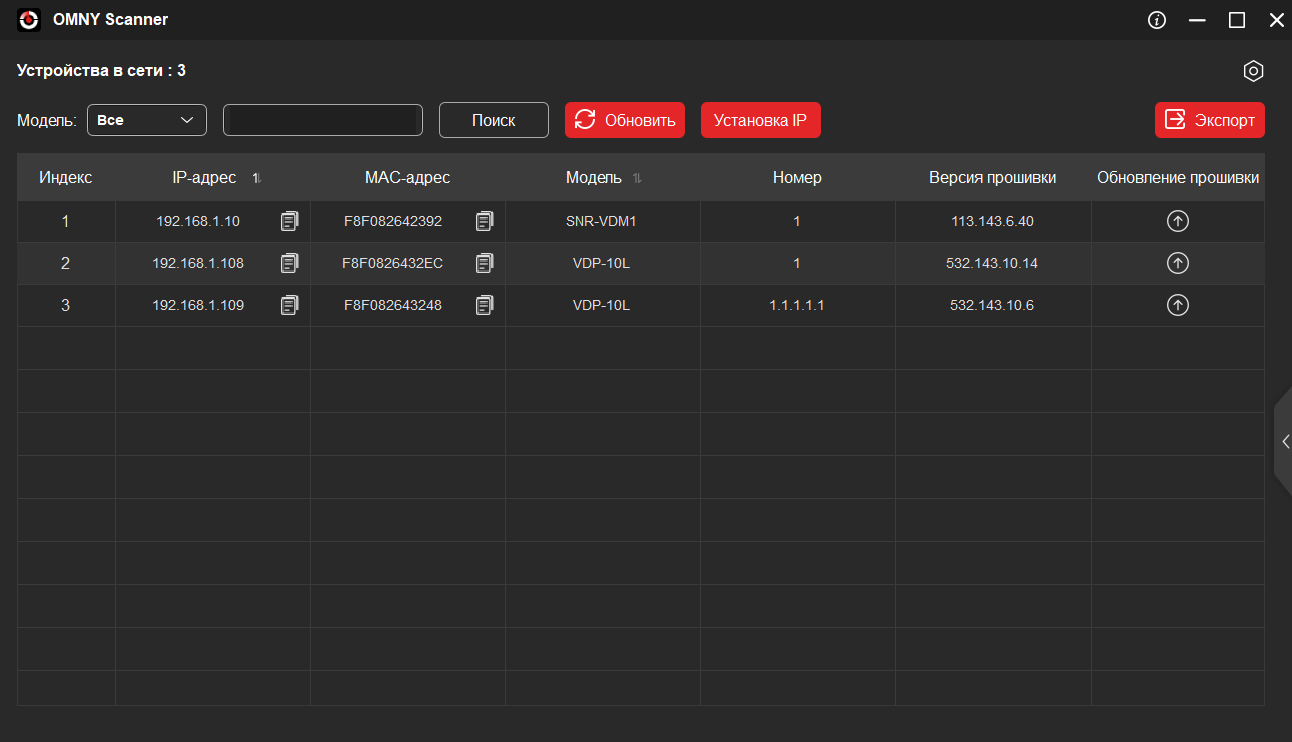

Также, для получения информации об IP-адресе, изменения сетевых параметров или обновления прошивки можно воспользоваться утилитой OMNY scanner.
5.2 WEB-интерфейс устройства

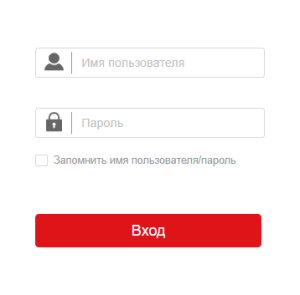

Введите IP-адрес устройства в веб-браузере, чтобы войти в веб-интерфейс устройства, где вы можете настроить параметры и функции. По умолчанию имя пользователя и пароль — «admin». Пожалуйста, учитывайте регистр при вводе имени пользователя и пароля.

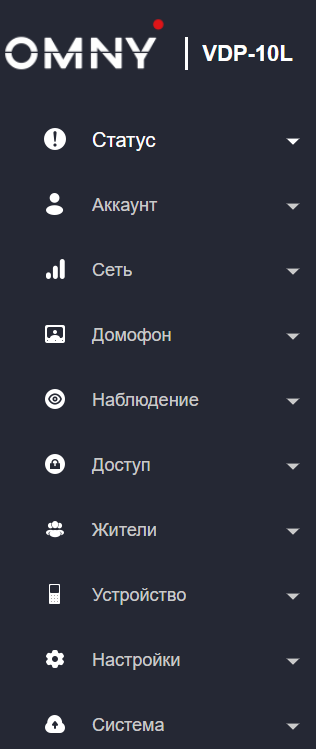

5.3 Описание меню веб-интерфейса
- Статус: в этом разделе представлена основная информация о продукте, информация о сети, информация об учетной записи и т.д.
- Аккаунт: этот раздел касается учетной записи SIP, SIP-сервера, прокси-сервера, типа транспортного протокола, аудио- и видеокодека, DTMF, периода регистрации и т.д.
- Сеть: этот раздел посвящен настройке DHCP и статического IP, настройке портов RTP, развертыванию устройства и т.д.
- Домофон: в этом разделе рассматриваются настройки вызовов, журнал вызовов и т. д
- Наблюдение: в этом разделе рассматриваются функции обнаружения движения, RTSP, MJPEG, Onvif.
- Доступ: в этом разделе описывается управление вводом, реле, настройки пользователей, карт доступа, подключения Wiegand и т.д.
- Жители: в этом разделе рассматриваются настройки пользователей
- Устройство: в этом разделе содержатся настройки подсветки, индикации и звука.
- Настройки: этот раздел включает в себя время и язык, настройки действий, настройки двери, расписание контроля доступа.
- Система: в этом разделе рассматриваются вопросы обновления встроенного ПО, сброса и перезагрузки устройства, автоматического обновления, диагностики неисправностей, содержит пункты изменения пароля, управления сертификатами и API.
6. Время/язык
6.1.1. Настройки языка

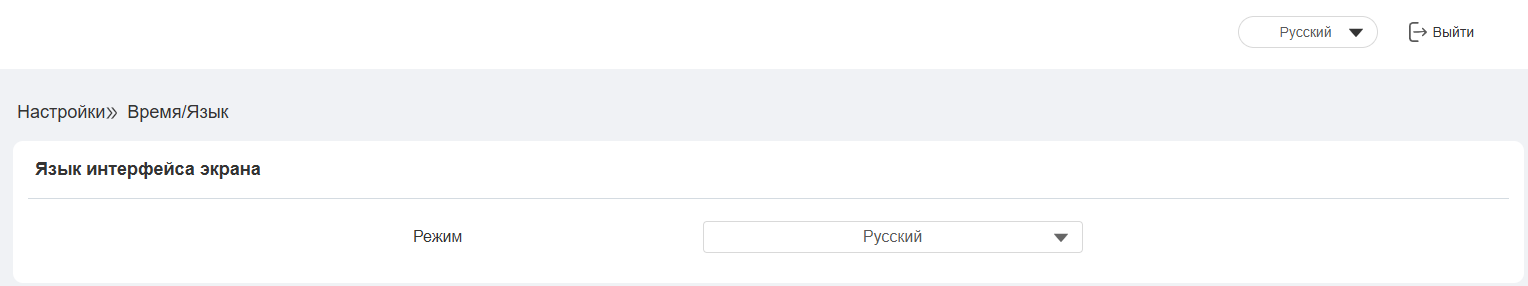

При первой настройке устройства вам может потребоваться настроить язык в соответствии с вашими потребностями, также вы можете сделать это позже, если потребуется. Язык интерфейса экрана можно настроить в разделе Настройки > Время/Язык. Настройка языка веб-интерфейса доступна с любой страницы устройства, в правом верхнем углу интерфейса.
Параметры:
- Режим: выберите необходимый язык, по умолчанию установлен русский.
6.1.2. Пользовательский язык

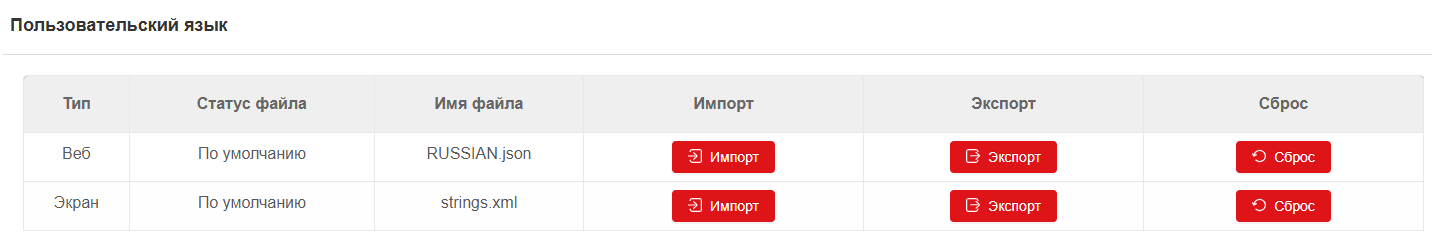

Вы можете внести правки в язык веб-интерфейса и экранного меню устройств, экспортировав файл шаблона и импортировав его после внесения изменений.
6.1.3. Настройки времени
Вы можете настроить параметры времени вручную или сконфигурировать подключение к NTP-серверу для автоматической синхронизации времени и даты. При выборе часового пояса, устройство автоматически уведомит сервер NTP о часовом поясе, чтобы сервер NTP мог синхронизировать настройки часового пояса на вашем устройстве.
Для настройки перейдите в раздел Настройки > Время/Язык.
Параметры:

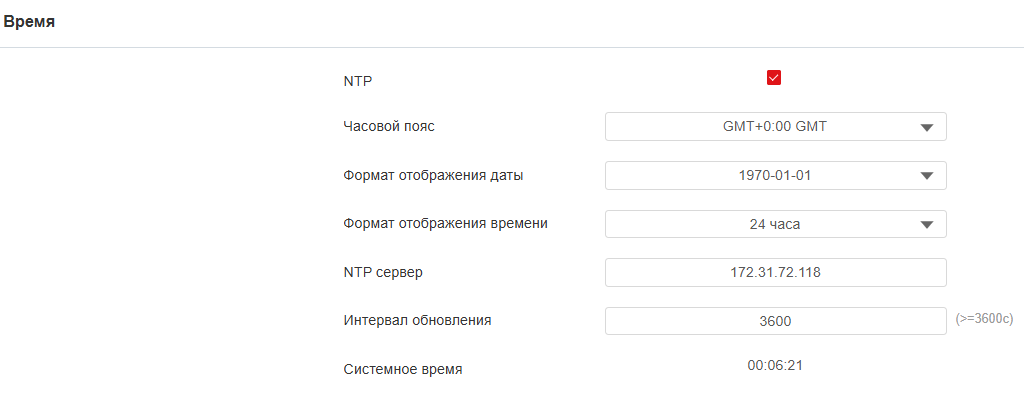

- NTP : при включении, дата и время устройства автоматически синхронизируются с часовым поясом и временем по сервера NTP .
- Часовой пояс: выберите выберите конкретный часовой пояс в зависимости от того, где используется устройство, а затем нажмите кнопку Применить для подтверждения. Часовой пояс по умолчанию - GMT+0.00.
- NTP сервер: IP адрес NTP сервера.
- Интервал обновления: параметр для настройки интервала между двумя последовательными запросами NTP.
- Системное время: отображает текущее установленное на устройстве время.
7. Настройка экрана и подсветки
7.1 Настройка подсветки камеры
Подсветка используется в темное время суток, когда пользователь может быть не в состоянии четко разглядеть посетителя на видео с домофона. Для настройки перейдите в раздел Устройство > Свет > Настройка > ИК подсветки
Параметры:
- Режим: выберите ”Автоматически” если хотите, чтобы подсветка включалась, по значению фоторезистора; выберите «Всегда выключен», чтобы не использовать подсветку; выберите «Всегда включен» выберите «Расписание», если хотите, чтобы подсветка работала только в определенный диапазон времени (можно указать диапазон не более 8 часов).

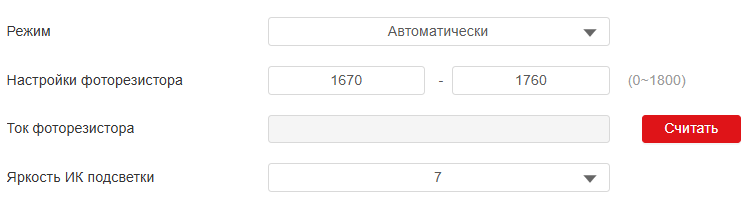

- Настройки фоторезистора: установите минимальное и максимальное значение фоторезистора на основе текущего фактического значения, которое можно получить кнопкой «Считать», чтобы обеспечить автоматическое управление. Минимальное и максимальное значения фоторезистора по умолчанию находятся в диапазоне от «0» минимум до «1800» максимум соответственно.
- Время начала: установите время включения подсветки.
- Время окончания: установите время отключения подсветки.
7.2. Подсветка клавиатуры
Вы можете включить или отключить светодиодную подсветку области клавиатуры в веб-интерфейсе по мере необходимости. Вы также можете установить точное время, в течение которого светодиодная подсветка клавиатуры может быть отключена для снижения потребления электроэнергии. Для настройки перейдите в раздел Устройство > Свет > Индикация области клавиатуры.
Параметры:
- Включено: включение/выключение функции.

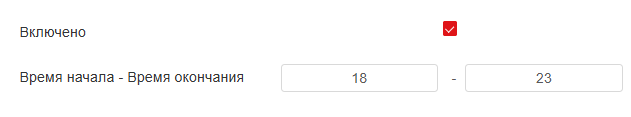

- Время начала - Время окончания: диапазон времени в течение которого функция будет активна.
7.3. Подсветка считывателя
Вы можете включить или отключить светодиодную подсветку в области считывателя карт по мере необходимости в веб-интерфейсе. Если вы не хотите, чтобы светодиодная подсветка в области считывателя карт оставалась включенной, вы также можете установить точное время работы. Для настройки перейдите в раздел Устройство > Свет > Светодиодная подсветка зоны считывания карты.
Параметры:
- Включено: включение/выключение функции.
- Время начала - Время окончания: диапазон времени в течение которого функция будет активна.
8. Координатно-матричная система
Вызывная панель поддерживает работу с коммутаторами производства Vizit, Metakom, Eltis, Cyfral.

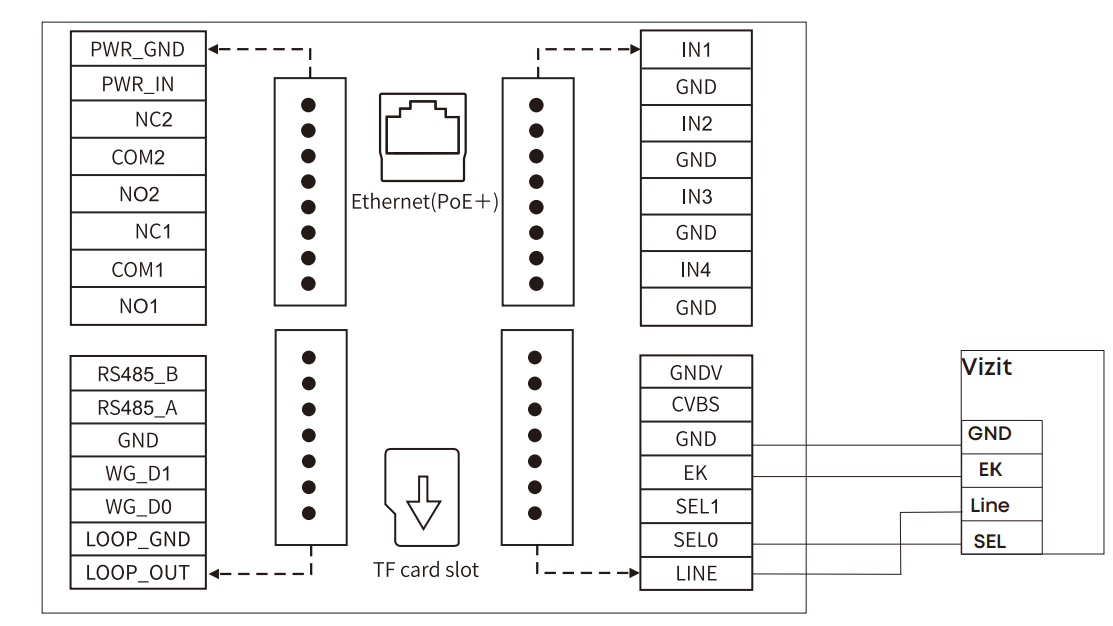

Схема подключения имеет следующий вид:
8.1. Подключение коммутаторов Vizit

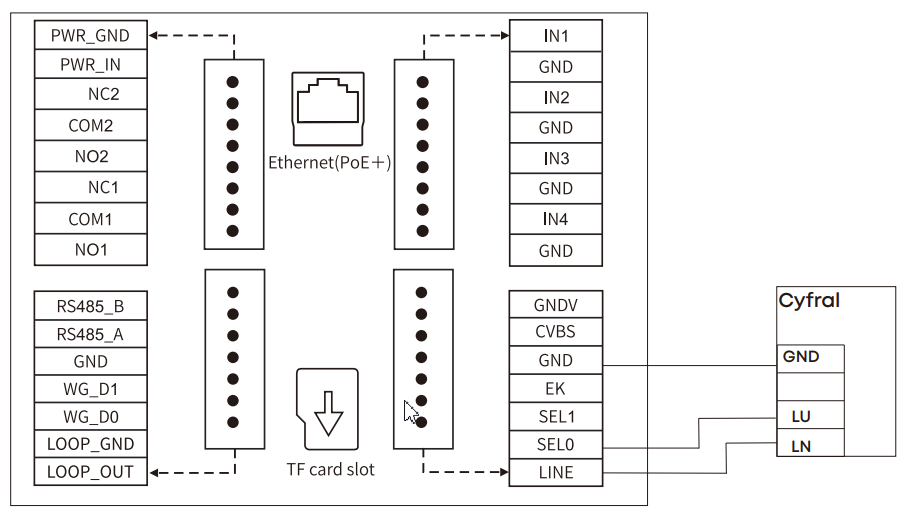

8.2. Подключение коммутаторов Cyfral

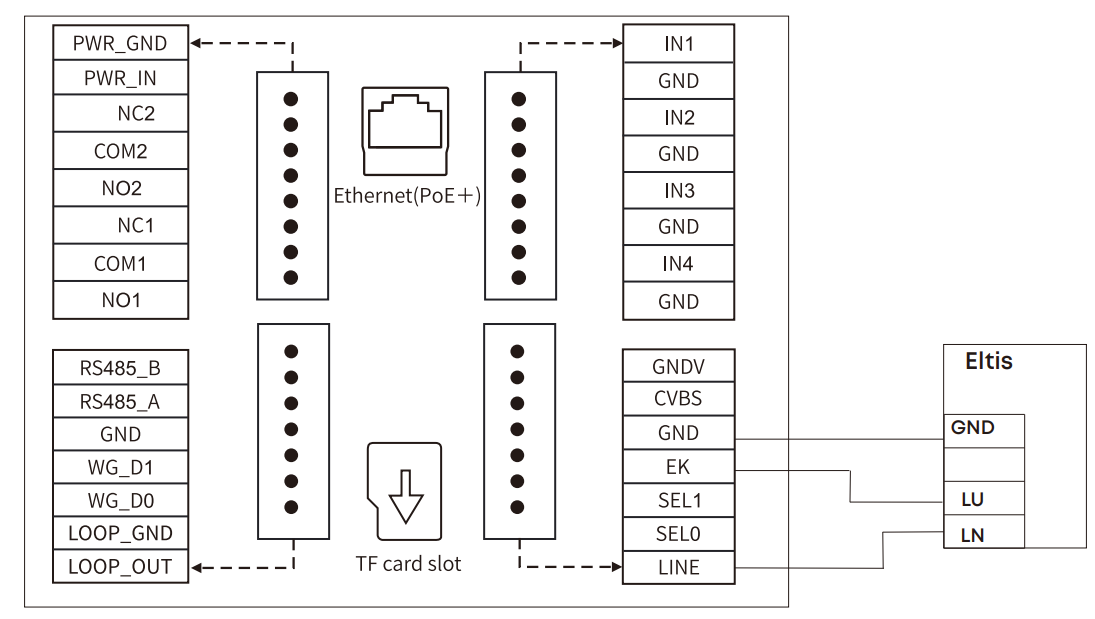

8.3. Подключение коммутаторов Eltis
9. Работа с картами доступа
9.1. Автоматический сбор карт
Функция автоматического сбора карт доступна с версии прошивки 532.143.10.14. Функция позволяет проводить автоматизированный сбор номеров идентификаторов жильцов, в ситуациях, когда, например, дом уже заселен или осуществлена замена стороннего оборудования. Функция включается на произвольный промежуток времени, по истечении которого домофон переходит в обычный режим работы.

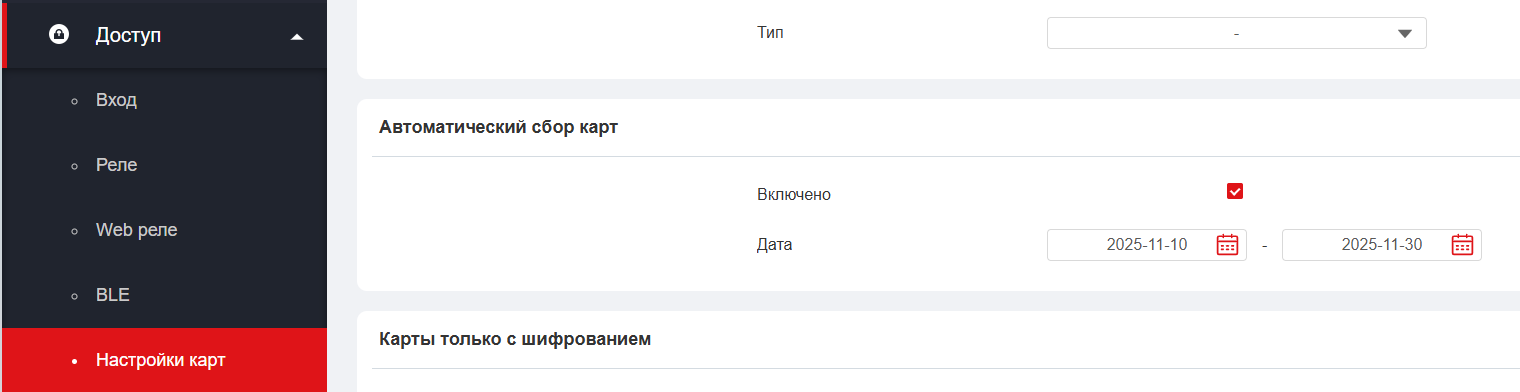

Для настройки перейдите в раздел Доступ - Настройки карт - Автоматический сбор карт. Установите флаг Включено и укажите интервал работы функции.
10. BLE
Bluetooth Low Energy (BLE)- энергосберегающая версия классического Bluetooth. Она предназначена для передачи небольших объёмов данных на короткие расстояния. Благодаря этому технология идеально подходит для задач идентификации, при которых не требуется постоянный поток данных.
- Cмартфон пользователя с установленным приложением выступает в роли идентификатора. Приближаясь к точке входа, телефон начинает передавать сигнал.
- BLE-считыватель домофона фиксирует этот сигнал, получает уникальный цифровой ключ и проверяет, есть ли у пользователя разрешение на доступ. Если ответ положительный — подаёт команду на открытие замка двери.

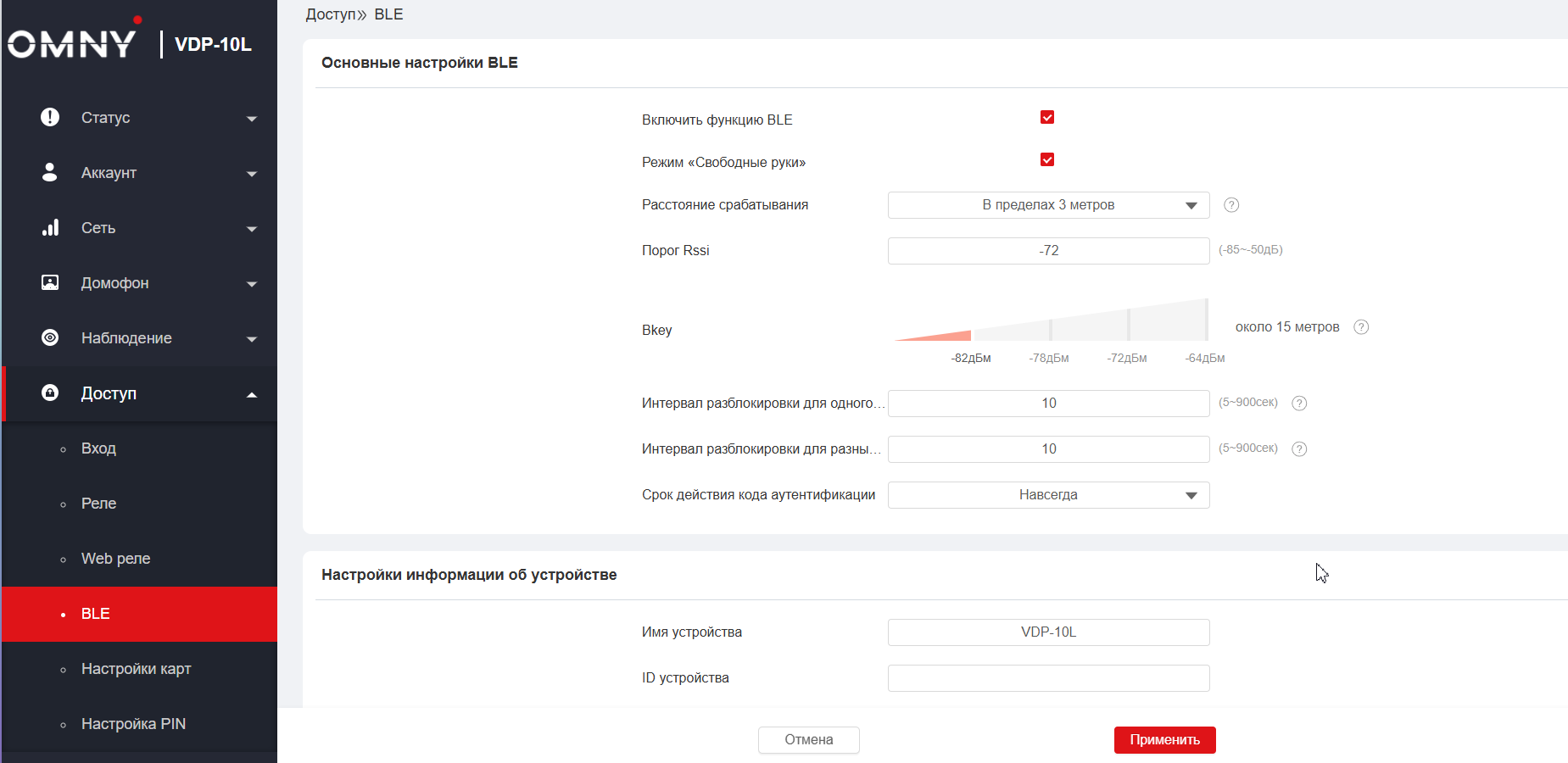

Для использования функции BLE перейдите в раздел Доступ - BLE. Установите флаг "Включить функцию BLE". При необходимости использования режима "Свободные руки" установите также данный флаг. Настройте параметры расстояния срабатывания и срока действия кода аутентификации. Укажите имя устройства (используйте латинские символы и цифры в названии)

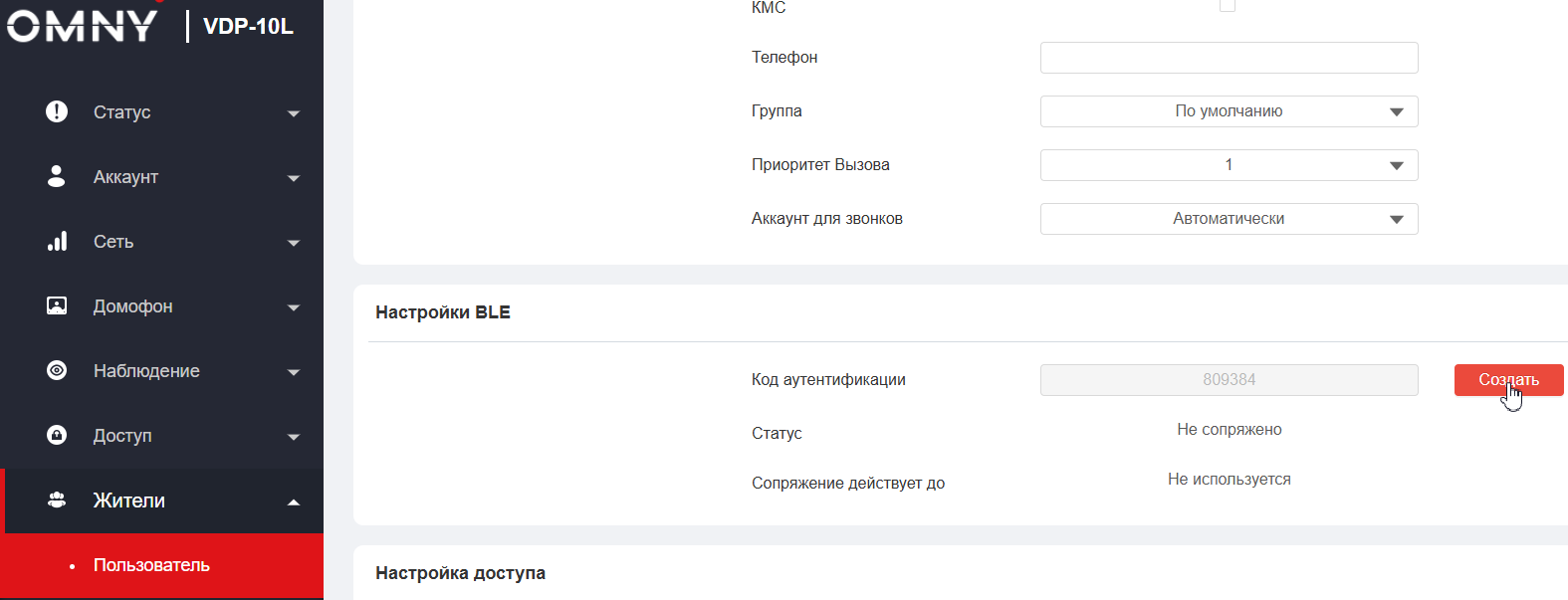

При создании/редактировании пользователя в меню Жильцы - Пользователь в разделе Настройки BLE, создайте код аутентификации (код для пользователя генерируется случайным образом самостоятельно). Сохраните настройки.
Установите на свой мобильный телефон приложение "OMNY ключ". Проверьте включен ли на мобильном телефоне Bluetooth.
Запустите приложение. Находясь в непосредственной близости с домофоном (не более метра), нажмите в приложении кнопку "Поиск". При успешном выполнении пунктов выше, вы уведите на экране имя домофона и поле для ввода кода аутентификации, который был сгенерирован для пользователя. Введите код аутентификации в поле и нажмите OK, После этого в приложении будет отображаться домофон. Вы можете открывать дверь используя кнопку "Открыть", либо включить режим "Свободные руки", что позволит открывать дверь находясь на расстоянии при приближении к домофону.
При использовании режима "Карта", мобильный телефон необходимо подносить к экрану устройства, а не области считывания RFID-карт, для успешного считывания кода аутентификации.
Дополнение в работе...
