Комплект поставки
| |
| |
| |
| - 11-и пиновый коннектор - 1 шт
|
| - Кронштейн настенный - 1 шт
|
| - 10-и пиновый коннектор - 1 шт
|
| - Интерком-панель SNR-VDM1 - 1 шт
|
Внешний вид

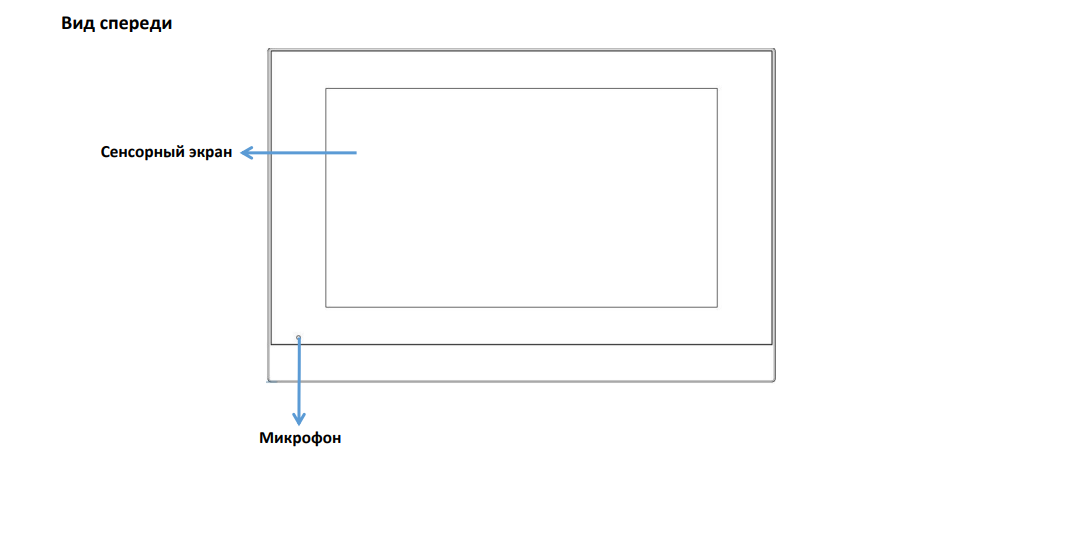

Вид спереди

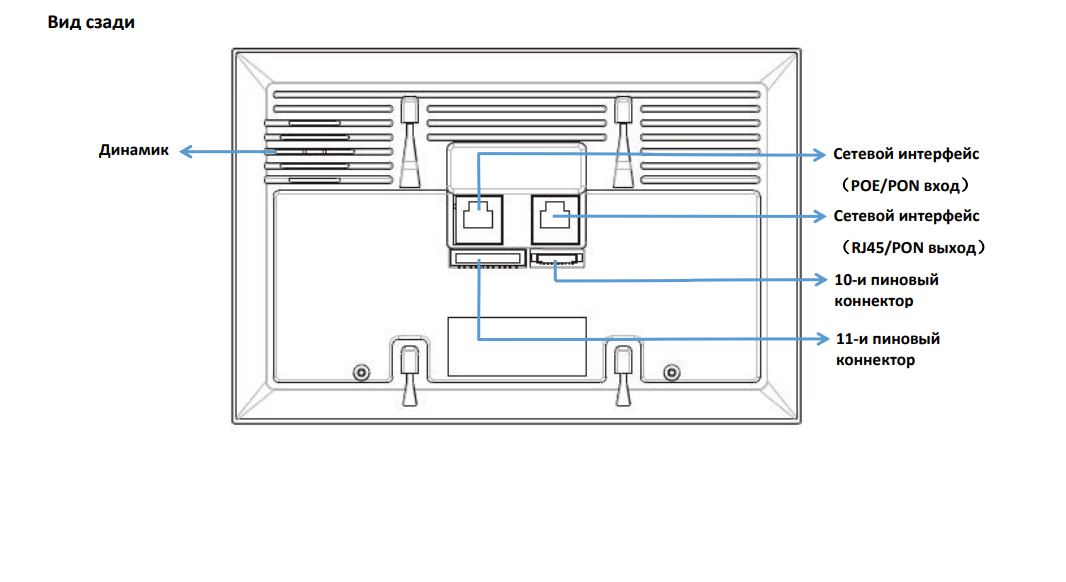

Вид сзади

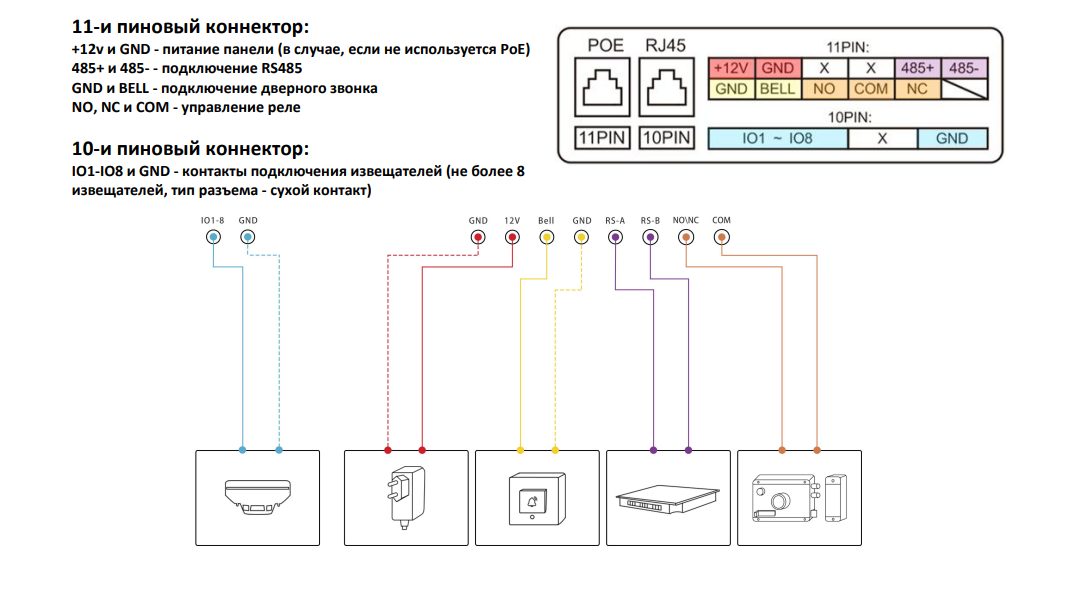

Коннекторы панели
Монтаж на стену
Монтаж без использования монтажной коробки
- С помощью маркера отметьте два отверстия сквозь кронштейн панели
- Убедитесь, что все кабели проходят через отверстие, а свободного пространства в стене хватает для установки панели на кронштейн
|
- С помощью дрели или шуруповерта просверлите отверстия для дюбелей в стене
- Диаметр отверстий должен быть 5мм, а расстояние между ними 60мм.
|
- Установите дюбели из комплекта поставки в получившиеся отверстия в стене
|
- Приложите кронштейн к стене и зафиксируйте его с помощью шурупов из комплекта поставки, вкрутив их в ранее установленные дюбели
|
Монтаж с использованием монтажной коробки
- Установите монтажную коробку в ранее приготовленное отверстие в стене
- Убедитесь, что коробка надежно закреплена, а все ка кабели находятся внутри монтажной коробки
|
- Установите кронштейн панели на монтажную коробку с помощью винтов M4x30 из комплекта поставки в специальные отверстия, расстояние между отверстиями должно быть 60 мм
|
Установка устройства на кронштейн
- Приложите панель на кронштейн таким образом, чтобы 4 фиксирующих лапки кронштейна зашли в пазы панели
- Аккуратно нажмите на панель, чтобы защелкнуть ее на кронштейне
|
